Генератор дизеля Д144

Генератор дизеля Д144

Генератор (см. рисунок 18) представляет собой бесконтактную трехфазную электромашину с односторонним электромагнитным возбуждением, с встроенными выпрямительным блоком и интегральным регулятором напряжения. Выпрямительный блок и регулятор напряжения закрыты крышкой 1. На крышке 1 выведены винт 2 переключателя посезонной регулировки напряжения "Зима-Лето", клеммы " + " и "Д" . При отсутствии винта переключателя посезонной регулировки напряжения "Зима-Лето", в генератор вмонтирован полупроводниковый элемент, который автоматически изменяет уровень регулируемого напряжения.

Генератор работает параллельно с аккумуляторной батареей, подзаряжает ее, а также питает постоянным (выпрямленным) током потребителей электроэнергии, установленных на тракторе (машине).

ВНИМАНИЕ !

1 Запрещается эксплуатация генератора на изделии с отключенной аккумуляторной батареей.

2 Во избежание отказа генератора при производстве сварочных работ на тракторе (машине) отключите провода от выводов клемм " + " и "Д" генератора.

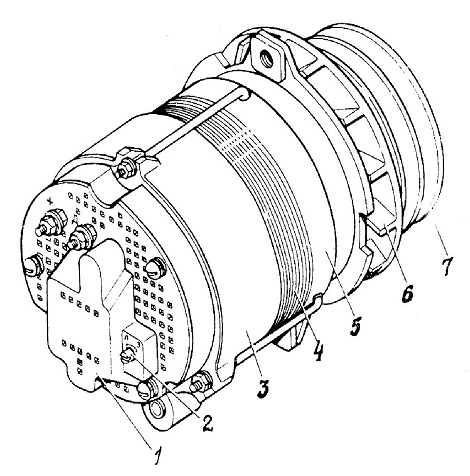

Рисунок 18 - Генератор

1 - крышка регулирующего устройства; 2* - винт переключателя посезонной регулировки напряжения "Зима-Лето"; 3 - крышка задняя;
4 - статор; 5 - крышка передняя;
6 - вентилятор; 7 - шкив.
* При отсутствии винта переключателя посезоннойрегулировки напряжения "Зима-Лето", в генератор вмонтирован полупроводниковый элемент, который автоматически изменяет уровень регулируемого напряжения.
