Электрооборудование дизеля Д144

Электрооборудование дизеля Д144

В электрооборудование дизеля входят генератор переменного тока, стартер, свечи накаливания, датчики температуры и давления масла, датчики сигнализатора температуры масла и аварийного давления масла.

Принципиальные электрические схемы дизелей показаны на рисунках 16, 17.

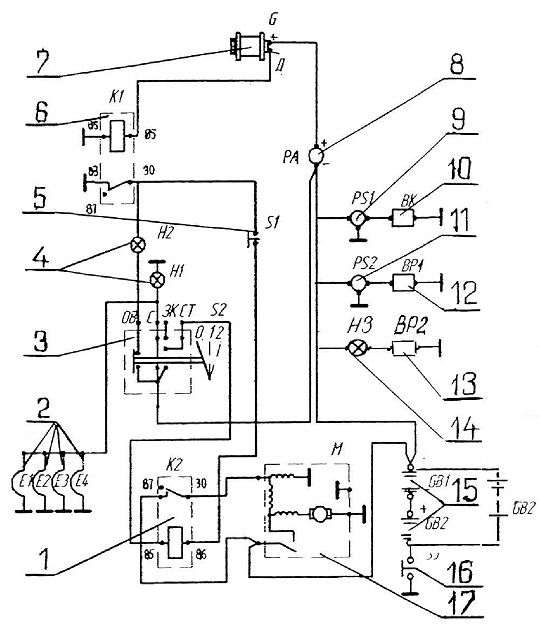

Рисунок 16. Схема электрическая принципиальная, 12В

1,6 - реле; 2 - свеча накаливания; 3* - замок-выключатель;
4 ,14* - фонарь контрольной лампы; 5* - выключатель света заднего хода; 7 - генератор; 8* - указатель тока; 9* - приемник указателя температуры; 10 - датчик температуры; 11* - приёмник указателя давления; 12 - датчик указателя давления масла;
13** - датчик сигнализатора давления; 15* - батарея аккумуляторная; 16* - выключатель «массы»; 17 - стартер.
*
На дизеле не устанавливается
**
Устанавливается на дизелях в зависимости от их комплектации (модификации)

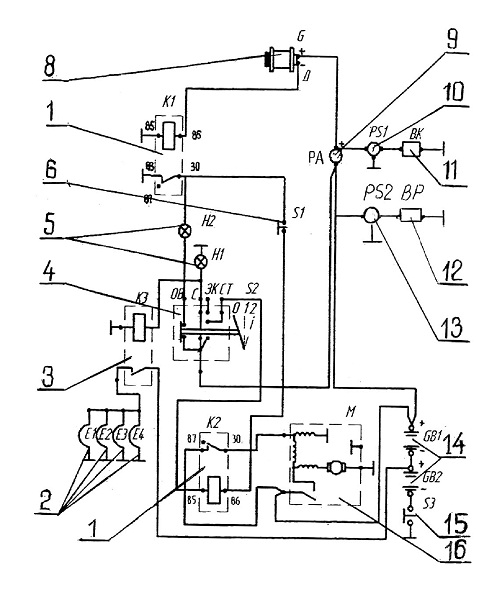

Рисунок 17 - Схема электрическая принципиальная 24В

1*, 3*, 7* - реле; 2 - свеча накаливания; 4* - замок выключатель; 5* - фонарь контрольной лампы; 6* - выключатель света заднего хода; 8 - генератор; 9* - указатель тока; 10* - приемник указателя температуры; 11 - датчик температуры; 13* - приемник указателя давления; 12 - датчик указателя давления масла; 14* - батарея аккумуляторная; 15* - выключатель «массы»; 16 - стартер.

*На дизеле не устанавливается
