ЯАЗ-М204 и ЯАЗ-М206. ПРОВЕРКА НАСОС-ФОРСУНОК

ЯАЗ-М204 и ЯАЗ-М206. ПРОВЕРКА НАСОС-ФОРСУНОК - ЧАСТЬ 4

При испытаниях насос-форсунки на стенде размер С должен быть равен 33,3 мм (размер С — расстояние от верхнего торца тарелки толкателя насос-форсунки до верхней плоскости ее корпуса (рис. 60).

Для грубой установки этого размера служит защелка, к которой рукоятка прижимается под действием пружины толкателя насос-

форсунки. Для регулирования размера С служит винт с контргай-

кой. Этот винт устанавливается при регулировке стенда и в дальнейшем, только периодически проверяется.

В качестве ручного насоса в стенде используется плунжерная пара топливного насоса высокого давления (например, от трактора С-65).

Между проверяемой насос-форсункой и ручным насосом устанавливается запорный кран. После запорного крана в топливную систему стенда включается манометр со шкалой 80—100 кг/см2 и ценой деления шкалы не более 2 кг/см2.

Для спуска топлива после испытания служит кран, аналогичный запорному.

Стенд должен быть изготовлен так, чтобы распылитель, стяжная гайка, заглушки в сверлениях корпуса и штуцера у проверяемой насос-форсунки были хорошо видны.

Между ручным насосом и топливным баком стенда должен быть включен фильтр с фильтрующим, элементом тонкой очистки топлива, с двигателя ЯАЗ.

Заправлять бак стенда следует

только хорошо отстоенным дизельным топливом, соответствующим марке ДЛ (ГОСТ 4749—49). В случае применения иного топлива его физические свойства могут исказить результаты испытаний.

После сборки и регулировки все сопряжения топливной системы стенда испытывают на герметичность. Для этого на стенд ставится специальная насос-форсунка с заглушенным отверстием входного штуцера. Затем завинчивают прижим и закрывают спускной кран. Ручным насосом доводят давление до 50 кг/см2 по манометру и плотно закрывают запорный кран.

Манометр исправного стенда за одну минуту должен показывать спад давления не более 1 кг/см2. Если стенд не выдерживает этого испытания, то его топливную систему необходимо перебрать и устранить негерметичность.

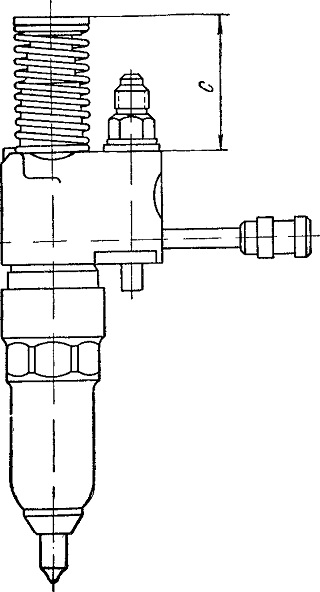

Рис. 60. Регулировка насос-форсунки на стенде
