ЯАЗ-М204 и ЯАЗ-М206. ПРОВЕРКА НАСОС-ФОРСУНОК -
ЧАСТЬ 3
4. При наличии специального гидравлического стенда
с целью более полной проверки состояния насос-форсунки необходимо
про-верить качество распыливания топлива, давление открытия контрольного
клапана и герметичность внутренних сопряжений.
Наиболее целесообразно использовать специальные гидравлические стенды,
выпускаемые Киевским заводом гаражного оборудования. Конструктивно такой
стенд не сложен и может быть изготовлен силами любой ремонтной
мастерской (рис. 59).
Проверяемая насос-форсунка закрепляется в стенде винтовым прижимом,
который одновременно создает уплотнение между входным штуцером
насос-форсунки и топливопроводом стенда. Другой штуцер насос-форсунки
должен быть плотно заглушен колпачком с прокладкой. Над насос-форсункой
имеется рукоятка для ее прокачки, которая одновременно позволяет
зафиксировать толкатель насос-форсунки в определенном положении.

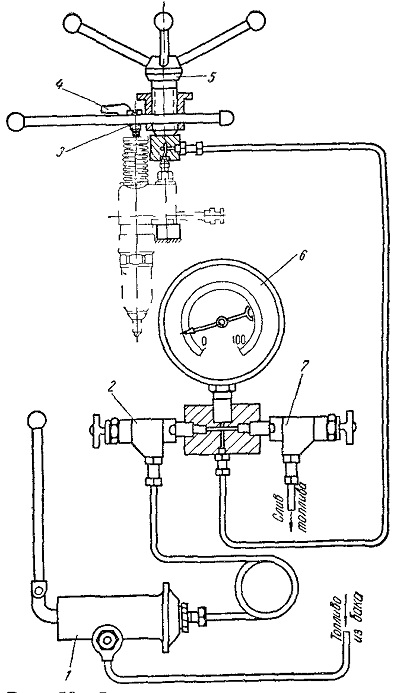

Рис. 59. Схема гидравлического стенда для
проверки насос-форсунок:
1 — насос высокого давления; 2 — запорный кран; 3—регулировочный винт;
4 — защелка; 5 — прижим; 6 — манометр; 7 — спускной кран
