ЯАЗ-М204 и ЯАЗ-М206. Топливный фильтр грубой очистки
(рис. 53) состоит из корпуса 2 и вставленного
в него сменного фильтрующего элемента 3.
Герметичность соединения между крышкой 5 и корпусом 2 обеспечивается
прокладкой 7.
Фильтрующий элемент 3 изготовлен путем навивки ворсистого хлопкового
шнура на сетчатый каркас. Частицы грязи прилипают к ворсинкам хлопка, и
топливо очищается. По мере работы элемента фильтрующее действие его
уменьшается даже при тщательной промывке от накопившихся отложений.
При установке в корпус правильное положение элемента обеспечивается
штампованной розеткой, приваренной к корпусу. В мягкие торцовые
поверхности элемента вдавливаются трехгранные кольцевые ребра, имеющиеся
в корпусе и крышке, вследствие чего топливо, входящее через впускной
штуцер крышки в кольцевое пространство между элементом и корпусом, может
пройти в полость каркаса только через всю толщину ворсистой навивки.
Спускная пробка 1 обеспечивает слив конденсата из корпуса элемента.
В отверстие бобышки крышки ввернута пробка 6. Отверстие, закрываемое
этой пробкой, служит для заполнения системы топливом. Пробку необходимо
тщательно завертывать во избежание подсоса воздуха.

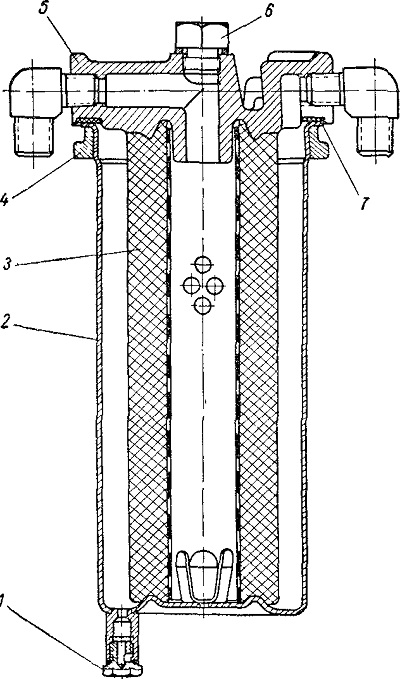

Рис. 53. Фильтр грубой очистки топлива:
1 — спускная пробка; 2 — корпус фильтра; 3— фильтрующий элемент; 4 —
фланец; 5— крышка; 6—пробка; 7—прокладка
