ЯАЗ-М204 и ЯАЗ-М206. Воздушный фильтр

 (рис. 46) инерционно-масляного типа состоит из фильтрующего элемента, помещенного внутри корпуса, и масляной ванны. Нижняя часть корпуса воздушного фильтра представляет собой камеру, которая служит глушителем шума при всасывании. Воздух, засасываемый нагнетателем, проходит над поверхностью масляной ванны и через фильтрующий элемент поступает в центральный канал фильтра к нагнетателю. Резкий поворот воздуха над масляной ванной способствует отделению от него частиц пыли и оседанию их в масле.

Масло заливают до уровня, указанного стрелкой на корпусе фильтра. Если уровень масла слишком высок, оно может попасть в нагнетатель и нарушить правильную работу двигателя.

Соединение корпуса воздушного фильтра с горловиной впускного трубопровода должно быть герметичным, для чего ставится прокладка 5.

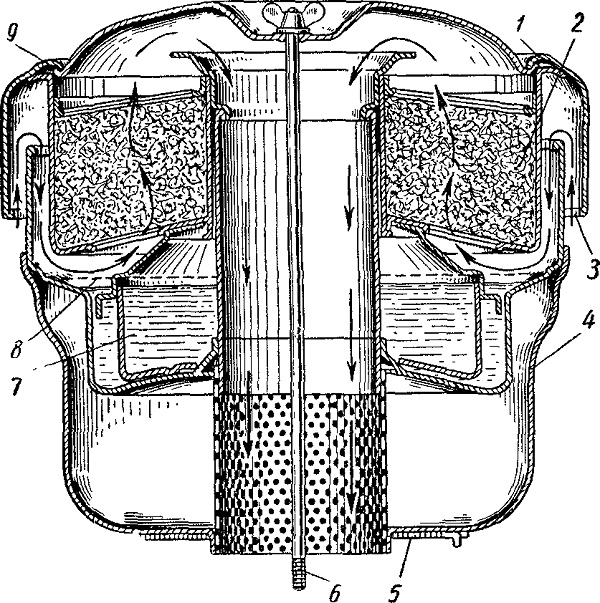

Рис. 46. Воздушный инерционно-масляный фильтр:
1—крышка фильтра; 2 — фильтрующий элемент; 3—кольцевой канал впуска воздуха; 4 — корпус фильтра; 5 — прокладка; 6 — стержень крепления фильтра; 7 — масляная ванна; 5 —линия уровня масла; 9 — прокладка крышки
