ЯАЗ-М204 и ЯАЗ-М206. СИСТЕМА ПОДАЧИ ВОЗДУХА
Система подачи воздуха (рис. 43) состоит из нагнетателя, впускного
трубопровода с устройством для аварийной остановки двигателя, воздушных
фильтров, воздушной камеры блока цилиндров и продувочных окон гильзы.
Системой подачи воздуха производится продувка цилиндров двигателя от
продуктов сгорания и наполнение цилиндров свежим воздухом.
В процессе продувки воздухом дополнительно охлаждаются поверхности
камеры сгорания и выпускные клапаны.

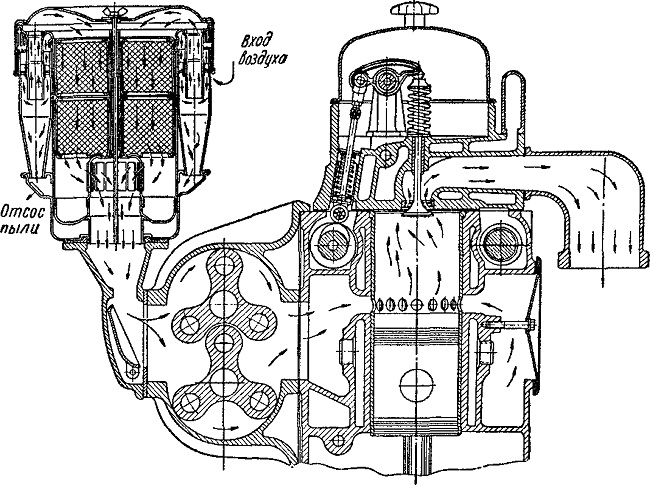

Рис. 43. Схема питания двигателя воздухом
