ЯАЗ-М204 и ЯАЗ-М206. Масляный фильтр тонкой очистки
(рис. 39) включен в магистраль параллельно и
пропускает до 10% масла. Фильтрующий элемент 1 состоит из металлического
каркаса, на котором сформована
фильтрующая масса. Элемент установлен в стальной корпус 2 и прижат
пружиной 4 через распорную втулку к торцу бурта стержня 3.

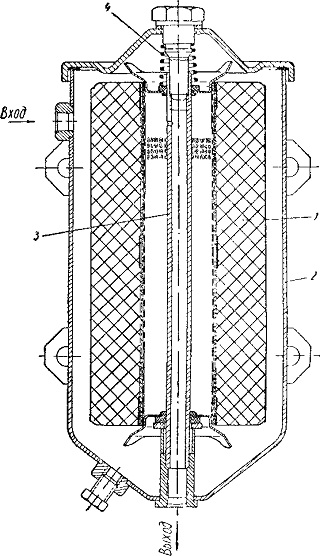

Рис. 39. Фильтр тонкой очистки масла:
1 — фильтрующий элемент; 2 — корпус; 3 — стержень; 4— пружина пробки
