ЯАЗ-М204 и ЯАЗ-М206. Масляный фильтр грубой очистки
(рис. 38) состоит из корпуса 8, стального
колпака 4 и фильтрующих элементов 5 и 6. Для уплотнения колпака в
корпусе масляного радиатора и фильтра сделана проточка, в которую
уложено кольцо 7 из маслостойкой резины.
Каждый из фильтрующих элементов представляет собой цилиндрический
гофрированный стальной каркас, на который натянута латунная сетка с
квадратными ячейками для прохода фильтруемого масла. Под латунной сеткой
находится стальная, более редкая сетка, предохраняющая латунную от
прогиба.
Внизу корпуса масляного радиатора и фильтра имеется пробка 11 для спуска
масла из фильтра.

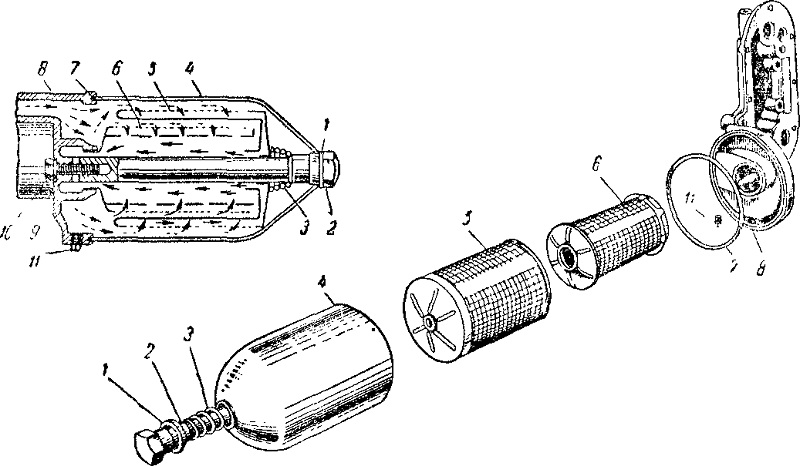

Рис. 38. Фильтр грубой очистки масла:
1 — прокладка стержня колпака; 2— стержень колпака; 3 — пружина стержня;
4—колпак; 5 — наружный фильтрующий элемент; 6 — внутренний фильтрующий
элемент; 7 — резиновое уплотнительное кольцо; 5—корпус фильтра; 9
—прокладка болта корпуса; 10 — болт корпуса; 11 — спускная пробка
