ЯАЗ-М204 и ЯАЗ-М206. СИСТЕМА СМАЗКИ

Система смазки двигателя, принципиальная схема которой показана на рис. 35, смешанная. Под давлением смазываются коренные и шатунные подшипники, подшипники распределительного и уравновешивающего валов, ось промежуточной шестерни привода механизма газораспределения, оси коромысел, вал шестерни привода нагнетателя, ось промежуточной шестерни привода масляного насоса, поршневые пальцы. К остальным деталям масло подается разбрызгиванием и самотеком.

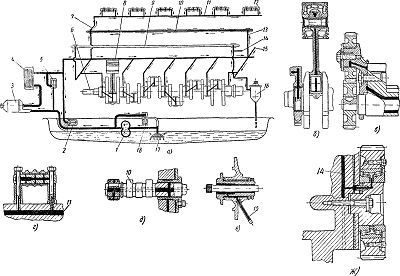

Рис. 35. Схема системы смазки двигателей:

а — принципиальная схема системы смазки; 6 — смазка коренного и шатунного подшипников и поршневого пальца; в — смазка подшипника промежуточной шестерни привода масляного насоса; г — смазка подшипников коромысел клапанов и насос-форсунок; д — смазка подшипников распределительного вала; е — смазка подшипника валика шестерни привода нагнетателя; ж — смазка оси промежуточной шестерни привода механизма газораспределения;
1—масляный насос; 2 — клапан, ограничивающий давление; 3 — фильтр грубой очистки масла; масляный радиатор;
5 — перепускной клапан масляного радиатора; 6 — коленчатый вал; 7 и 13 — вертикальные каналы блока цилиндров; 8 — центральный масляный канал блока; 9 — балансирный вал; 10 — распределительный вал; 11 — продольный канал головки блока; 12 — валик коромысел клапанов и насос-форсунок; 14 — канал подвода масла к оси промежуточной шестерни привода механизма газораспределения; 15 — подвод масла к подшипнику валика шестерни привода нагнетателя; 16 — фильтр тонкой очистки масла; 17 — маслозаборинк; 18 — предохранительный клапан (в корпусе насоса)
