ЯАЗ-М204 и ЯАЗ-М206. РАСПОЛОЖЕНИЕ АГРЕГАТОВ И УЗЛОВ НА ДВИГАТЕЛЕ

К блоку цилиндров привернуты головка, общая для всех цилиндров, нагнетатель, передняя верхняя крышка, передняя нижняя крышка и картер маховика. Масляный поддон прикреплен к блоку цилиндров, к картеру маховика и передней нижней крышке.

Передний и задний рымы прикреплены к головке цилиндров и соответственно к передней верхней крышке и картеру маховика. Головка закрыта сверху крышкой.

С правой стороны двигателя на нагнетателе укреплены водяной насос, регулятор, верхняя часть которого присоединена к головке цилиндров, топливный насос и кожух привода нагнетателя. На этой же стороне двигателя к блоку прикреплен масляный радиатор с масляным фильтром грубой очистки. На кронштейне размещены топливные фильтры грубой и тонкой очистки.

Внизу, на этой же стороне двигателя, расположен стартер; над ним закреплен его предохранительный щиток. К нагнетателю присоединен впускной трубопровод, на котором установлены воздушные фильтры.


На левой стороне двигателя расположен масляный фильтр тонкой очистки и выпускной трубопровод, прикрепленный к головке блока цилиндров. С этой же стороны расположен водосборный трубопровод, к которому прикреплен корпус термостата. Внизу, на левой стороне двигателя, находится генератор, приводимый во вращение при помощи клинового ремня от шкива коленчатого
вала. От другого ручья этого шкива приводится вентилятор. На этой же стороне двигателя на блоке цилиндров расположены электрофакельный подогреватель и смотровые люки воздушной камеры.

На рис. 12 показан продольный разрез двигателя ЯАЗ-М204А, а на рис. 13 — поперечный.

Продольный и поперечный разрезы двигателя ЯАЗ-М206А показаны соответственно на рис. 14 и 15.

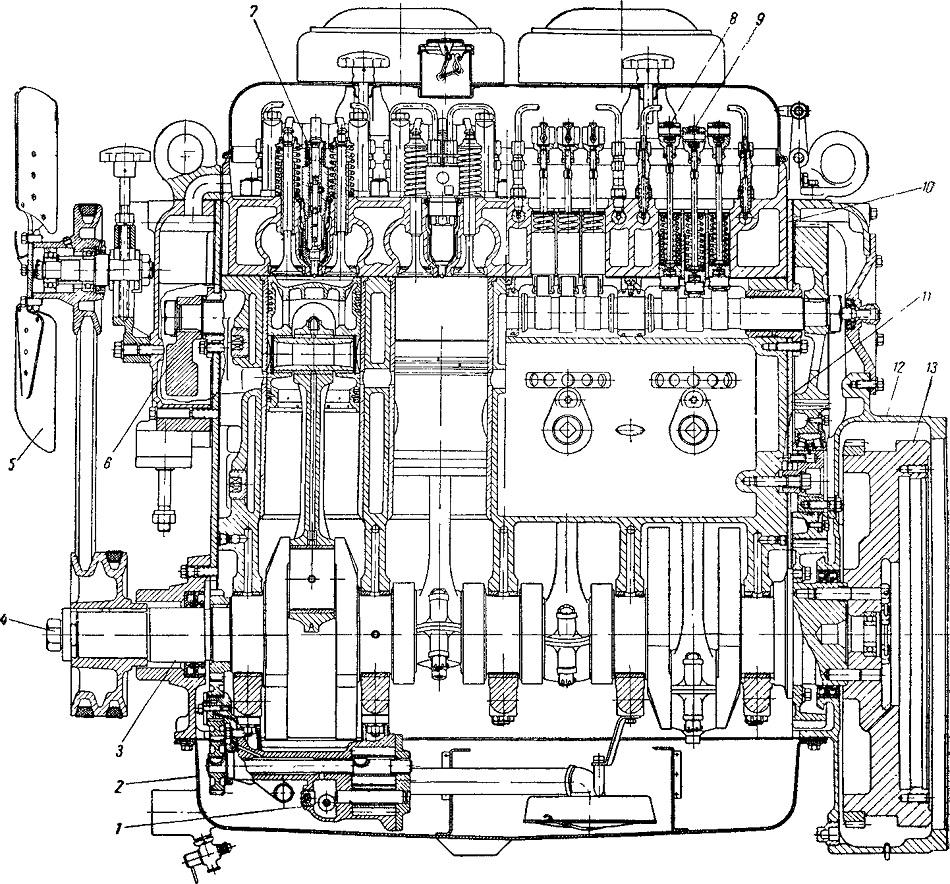

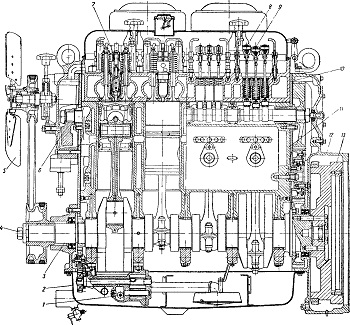

Рис. 12. Продольный разрез двигателя ЯАЗ-М204А:
1 — масляный насос; 2 — масляный поддон; 3— коленчатый вал; 4 — болт коленчатого вала; 5 — вентилятор; 6 — противовес уравновешивающей системы; 7 — насос-форсунка; 8 — толкатель клапана; 9 — толкатель насос-форсунки; 10 — головка блока цилиндров; 11— блок цилиндров; 12 — картер маховика; 13 — маховик

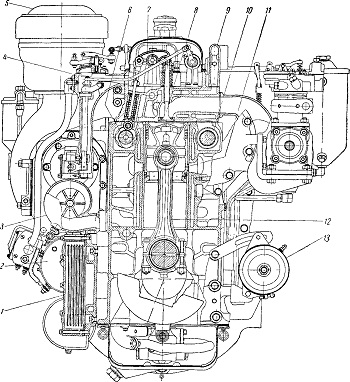

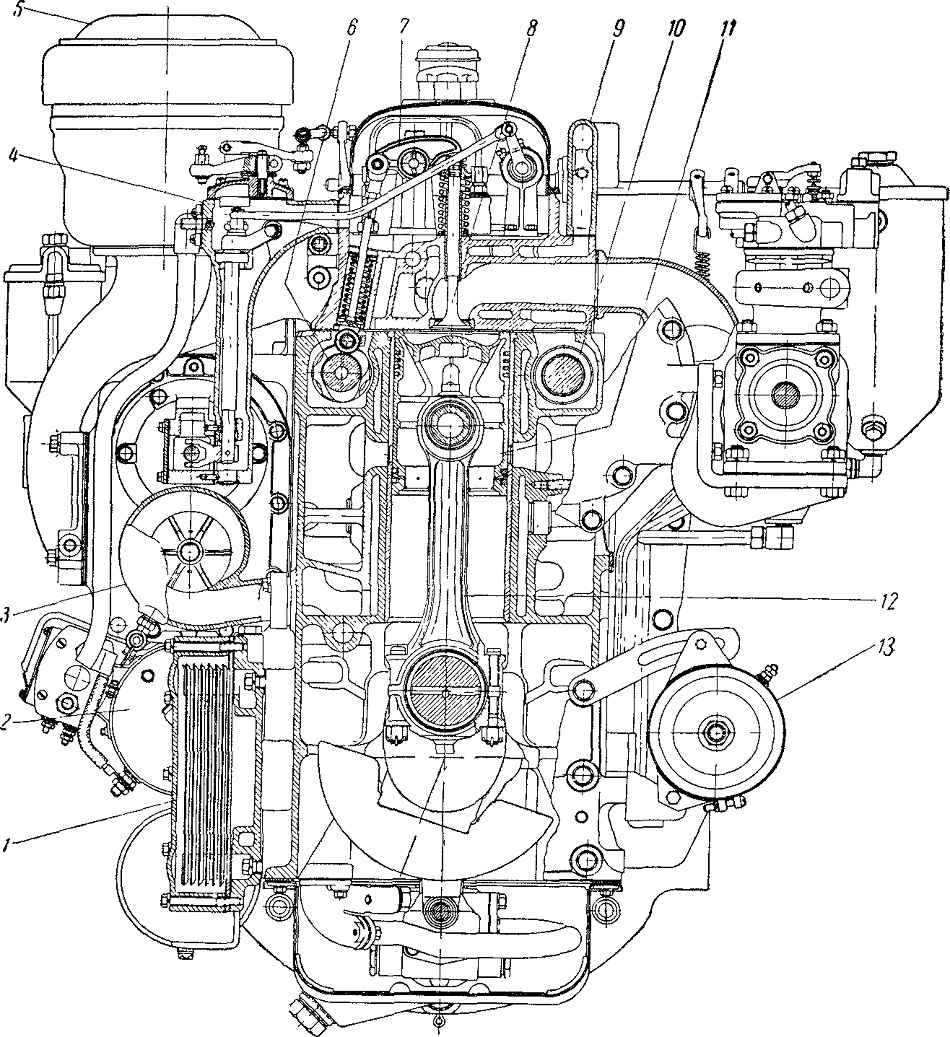

Рис. 13. Поперечный разрез двигателя ЯАЗ-М204А:
1—масляный радиатор; 2 — стартер; 3 — водяной насос; 4 — регулятор числа оборотов; 5 —воздушный фильтр; 6 — распределительный вал; 7— коромысло клапана; 8 — клапан; 9 — верхняя водяная труба; 10 — балансирный вал; 11—поршень; 12 — шатун; 13 — генератор

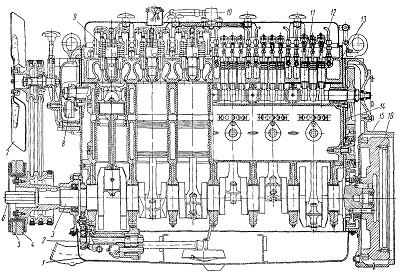

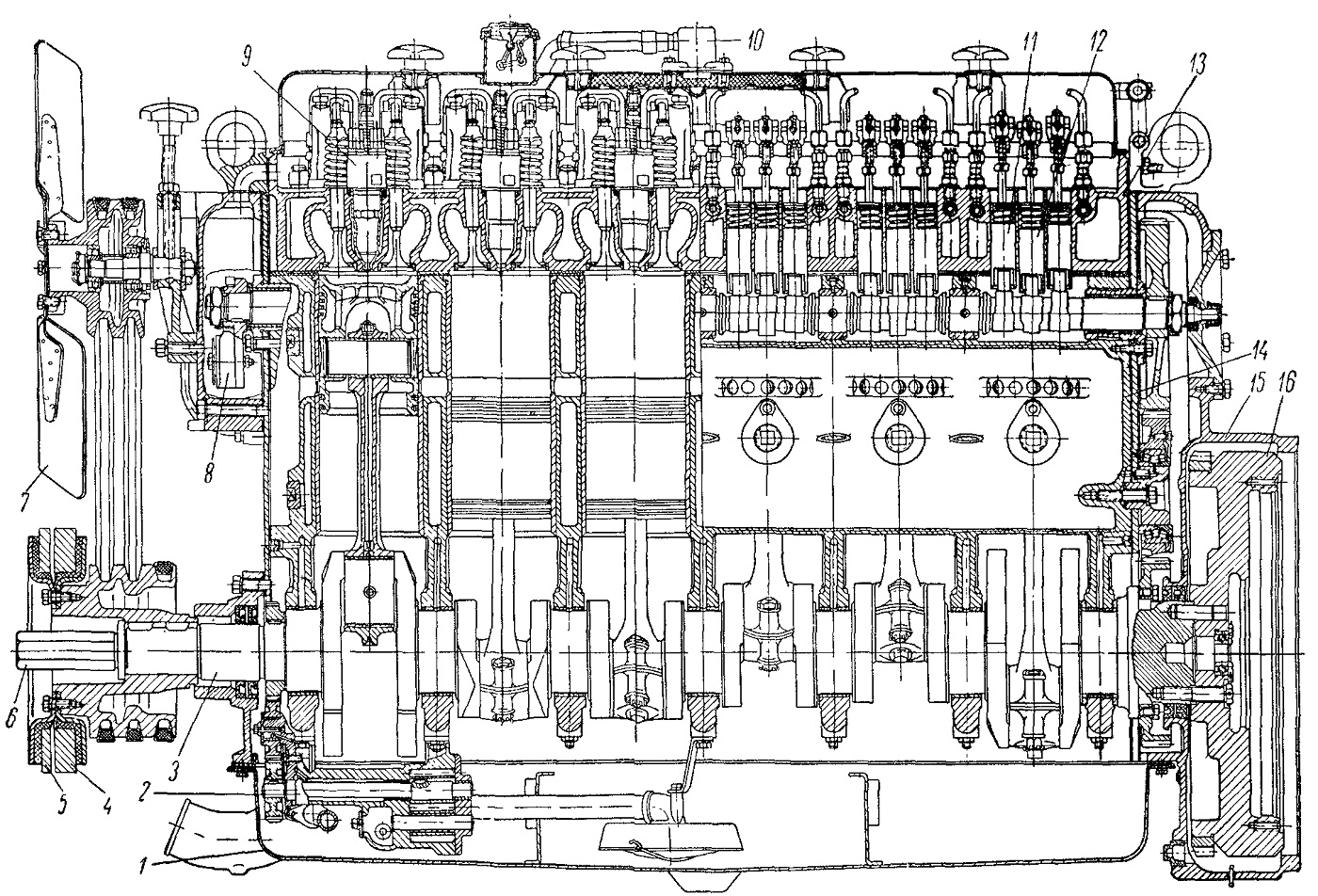

Рис. 14. Продольный разрез двигателя ЯАЗ-М206А:

1—масляный поддон; 2—масляный насос; 3 — коленчатый вал; 4— большой гаситель крутильных колебаний коленчатого вала; 5 — малый гаситель крутильных колебаний коленчатого вала; 6 — болт коленчатого вала; 7 — вентилятор; 8 — противовес, уравновешивающей системы; 9 — насос-форсунка; 10 — вентиляционное устройство картера; 11—толкатель клапана; Г2 — толкатель насос-форсунки; 13 — головка блока цилиндров; 14 — блок цилиндров; 15 — картер маховика; 16 — маховик

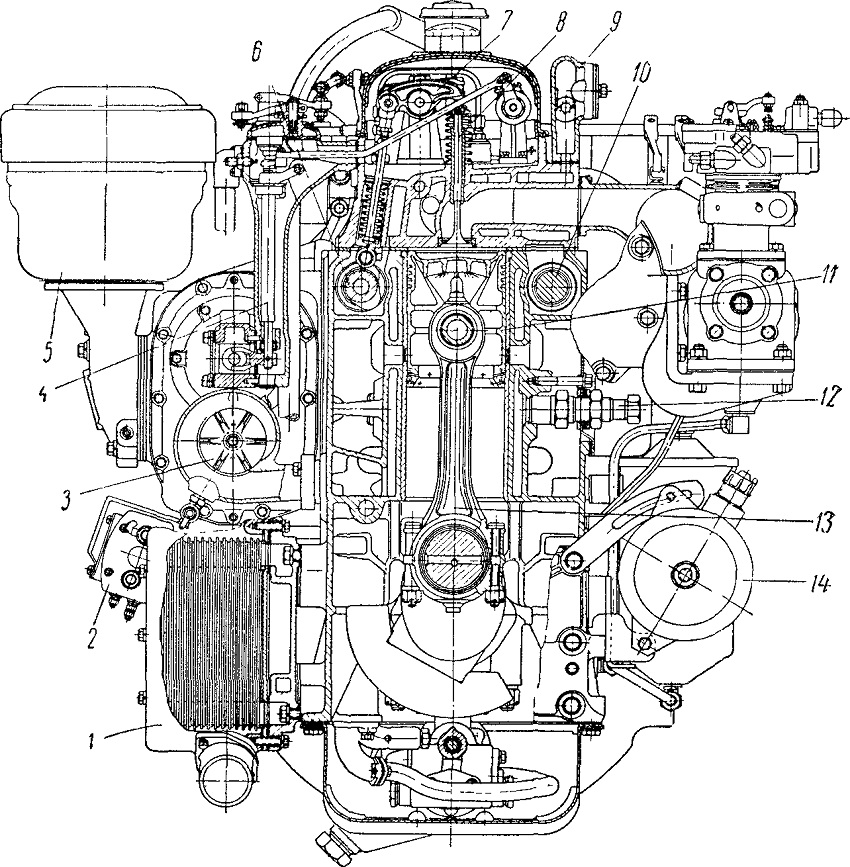

Рис. 15. Поперечный разрез двигателя ЯАЗ-М206А:
1-масляный радиатор: 2 — стартер; 3 — водяной насос; 4 — регулятор числа оборотов; 5 — воздушный фильтр; 6 — распределительный вал; 7 — коромысло клапана; 8—клапан; 9—верхняя водяная труба; 10—балансирный вал; 11— поршень; 12 — патрубок для присоединения безлампового пускового подогревателя; 13 — шатун; 14 — генератор
