ОСНОВНЫЕ МОДЕЛИ ДВИГАТЕЛЕЙ ЯАЗ-М204 и ЯАЗ-М206

Габаритные размеры двигателей ЯАЗ-М204А и ЯАЗ-М204К

На рис. 6 и 7 показаны габаритные размеры двигателей ЯАЗ-М204А и ЯАЗ-М204К, а на рис. 8 приведены внешние скоростные характеристики двигателей ЯАЗ-М204А, ЯАЗ-М204В и ЯАЗ-М204К.

2. Двигатели ЯАЗ-М204Г предназначены для стационарной работы при относительно постоянном числе оборотов коленчатого вала.

3. Двигатели ЯАЗ-М206А. ЯАЗ-М206Б и ЯАЗ-206И предназначены для установки на грузовые трехосные автомобили.

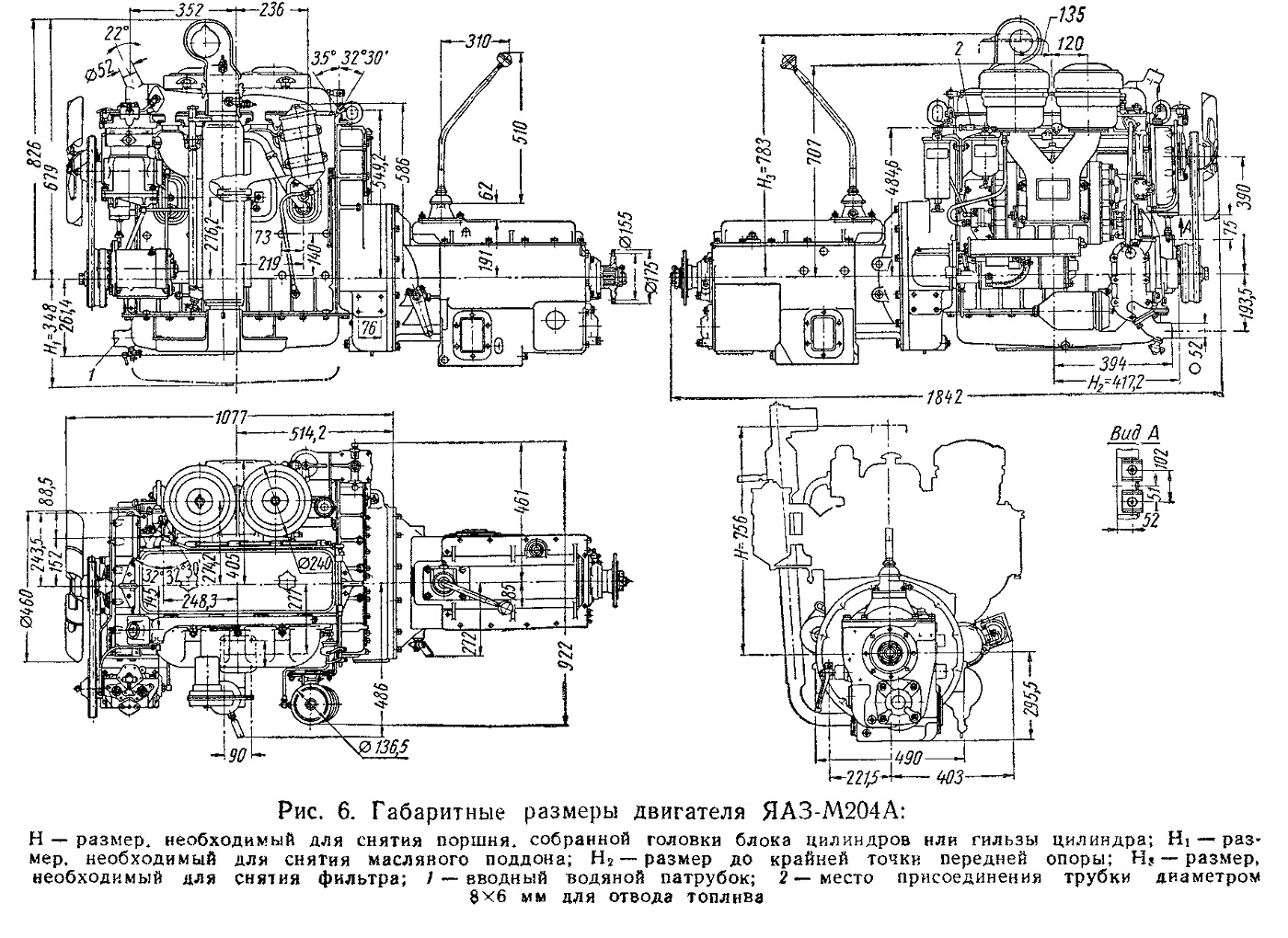

Рис. 6. Габаритные размеры двигателя ЯАЗ-М204А

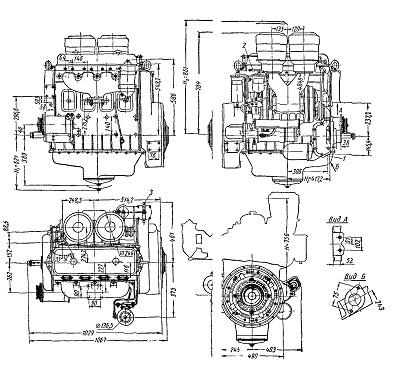

Рис. 7. Габаритные размеры двигателя ЯАЗ-М204К. Обозначения те же, что и на рис. 6;
3 — место присоединения трубки для подвода топлива диаметром 10X8 мм

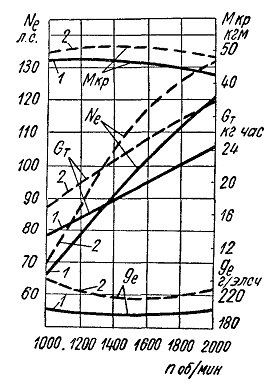

Рис. 8. Внешние скоростные характеристики двигателей ЯАЗ-М204:
1 — двигатель ЯАЗ-М204А; 2 — двигатели ЯАЗ-М204В и ЯАЗ-М204К
