Дизели Д-50 и Д-50Л. Система зажигания пускового двигателя
Система зажигания пускового двигателя состоит из одноискрового магнето
правого вращения М-124А (фиг. 30), свечи зажигания А-ПУ (фиг. 31) и
провода высокого напряжения.
Для быстрой остановки пускового двигателя на корпусе магнето имеется
кнопка выключения зажигания.

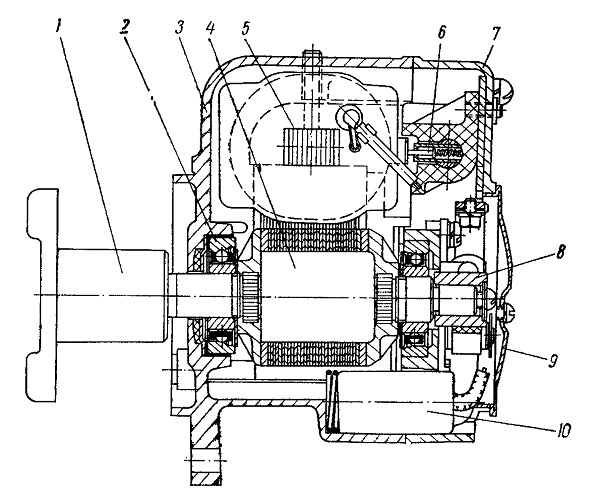

Фиг. 30. Магнето:
1—полумуфта; 2—шарикоподшипник; 3—корпус; 4—ротор; 5—трансформатор;
6—вывод; 7—крышка магнето; в—кулачок; 9— крышка прерывателя;
10—конденсатор.

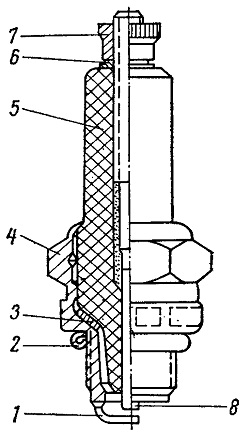

Фиг. 31. Свеча зажигания:
1—боковой электрод; 2—уплотнительное кольцо; 3—шайба; 4—корпус свечи;
5—изолятор; 6—шайба: 7—контактная гайка; 5—центральный электрод.
