Дизели Д-50 и Д-50Л. Свечи накаливания СНД-100БЗ



Для облегчения пуска двигателя Д-50 (особенно в зимних условиях) применены свечи накаливания СНД-100БЗ, которые служат для подогрева воздуха в камере сгорания и облегчения воспламенения топлива.

Свечи накаливания двухпроводные, неразборной конструкции.


Устройство свечи накаливания показано на фиг. 29.

Сердечник 6 свечи вставлен в конусное отверстие корпуса 5 и изолирован от него. В отверстии сердечника находится изолированный от него стержень 8. Электронагревательный элемент — спираль 9 соединяет стержень и сердечник. Контакт

4 сердечника изолирован от контакта 2 стержня пластмассовой втулкой 3. Свечи крепятся в головке блока с помощью накидных гаек.

Провода подсоединяются к контактам сердечника и стержня и зажимаются гайкой 1.







Техническая характеристика свечей накаливания СНД-100БЗ

Сопротивление спирал1, свечи, ом...................0,028

Напряжение, подводимое к одной свече, в..............1,4

Максимальный ток, а . . . 45—50

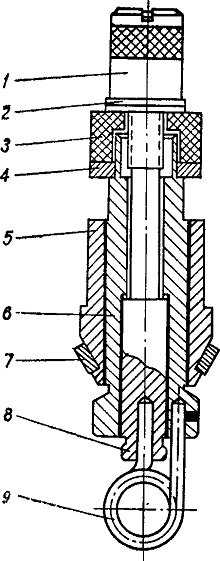

Фиг. 29. Свеча накаливания:
1—гайка; 2—контакт стержня; 3—втулка; 4—контакт сердечника; 5—корпус; 6—сердечник; 7— уплотнительная шайба; 8—стержень; 9- спираль.
