Дизели Д-50 и Д-50Л. Генератор Г-81Д

Техническая характеристика генератора Г-81Д

Номинальное напряжение, в......................12

Номинальный ток, а............................13

Число оборотов якоря генератора в минуту в холодном состоянии (20°), при котором напряжение генератора достигает 12,5 в:

при токе нагрузки, равном нулю..... Не более 2100

при токе нагрузки равном 13 а...... Не более 2500

Ток холостого хода при работе в режиме двигателя

и напряжении 12 в, а............ Не более 5

На двигателе установлен двухполюсный параллельного возбуждения генератор Г-81Д постоянного тока, закрытого исполнения (фиг. 26). В крышках смонтированы два шариковых подшипника, в которых вращается якорь генератора.

На крышке со стороны коллектора расположены два щеткодержателя.

«Минусовая» щетка установлена в неизолированном щеткодержателе и соединена с массой генератора, «плюсовая» щетка в изолированном щеткодержателе присоединена к выводной клемме «Я».

Один конец обмотки возбуждения генератора присоединен к выводной клемме «Ш», а другой конец соединен с массой генератора.

Указанные выводные клеммы «Я» и «Ш» соединяются проводами с одноименными клеммами реле-регулятора. Кроме того, на корпусе генератора имеется винт с меткой«М», предназначенный для провода, соединяющего корпус генератора с корпусом реле-регулятора.

В корпусе генератора имеются закрытые защитной лентой окна для доступа к щеткам и коллектору.

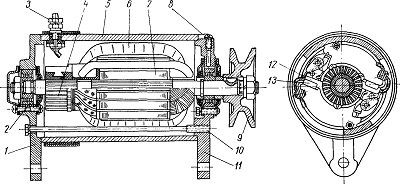

Фиг. 26. Генератор Г-81Д:
1—задняя крышка; 2—шариковый подшипник; 3—клеммы; 4— коллектор; 5—корпус; 6—обмотка возбуждения; 7—якорь; 8- масленка; 9—шкив; 10—шпилька; 11—передняя крышка; 12— щетка; 13—щеткбдержатель.
