Дизели Д-50 и Д-50Л. Работа регулятора при пуске двигателя

Дизели Д-50 и Д-50Л. Работа регулятора при пуске двигателя

Для запуска двигателя рычаг управления 12 поворачивается до упора в болт максимальных оборотов 13. При этом рычаг 10 натягивает одновременно две пружины: регулятора 7 и обогатителя 11 (фиг. 19).

Пружина регулятора прижимает основной рычаг 2 к головке болта номинала 4, а пружина обогатителя подает промежуточный рычаг 1 с тягой 8 и рейку насоса 9 вперед (в сторону привода), обеспечивая необходимое для запуска двигателя увеличение цикловой подачи топлива. При увеличении числа оборотов вала насоса до 100—150 об/мин (200—300 об/мин двигателя) центробежная сила грузов 15, преодолевая усилие пружины

обогатителя, перемещает назад муфту 14, поворачивает промежуточный рычаг и таким образом передвигает рейку в сторону уменьшения подачи топлива.

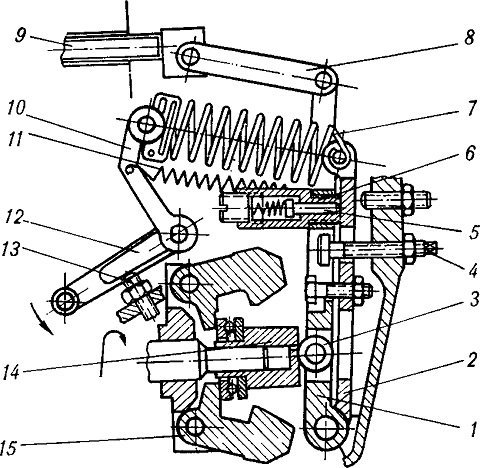

Фнг. 19. Схема работы регулятора:
1—промежуточный рычаг; 2—основной рычаг; 3—бочкообразный ролик; 4—болт номинала; 5—шток корректора; б—корпус корректора; 7—пружина регулятора; 8—тяга; 9—зубчатая рейка; 10—-рычаг пружины; 11—пружина обогатителя; 12—рычаг управления; 13—болт максимальных оборотов; 14—муфта регулятора; 15—грузы.
