ИСПЫТАНИЯ ВОЗДУХООЧИСТИТЕЛЯ ВМ-16 ДВИГАТЕЛЯ ЗИЛ-130




Испытания воздухоочистителя ВМ-16 с целью определения его параметров и соответствия двигателю ЗИЛ-130 включали следующее:

— снятие характеристики по сопротивлению в зависимости от расхода воздуха;

— определение количества масла, уносимого при горизонтальном и наклонном положениях воздухоочистителя;

— снятие характеристики по расходу воздуха при начальной запыленности его 0,4 г/м3;

— подбор фильтрующего элемента.

Воздухоочистители испытывали на безмоторной вакуумной установке (рис. 89).

Для измерения расхода воздуха, который изменялся в диапазоне 100—450 м3/ч, служил дифференциальный манометр, тарированный с помощью эталонных расходных сопл. Сопротивление фильтра измерялось водяным пьезометром.

Количество уносимого масла определяли взвешиванием воздухоочистителя до и после испытаний. Путем подбора формы масляной ванны удалось при сохранении неизменными высоты входной

щели и расстояния от нижней кромки кассеты фильтрующего элемента до поверхности масла полностью устранить унос последнего.

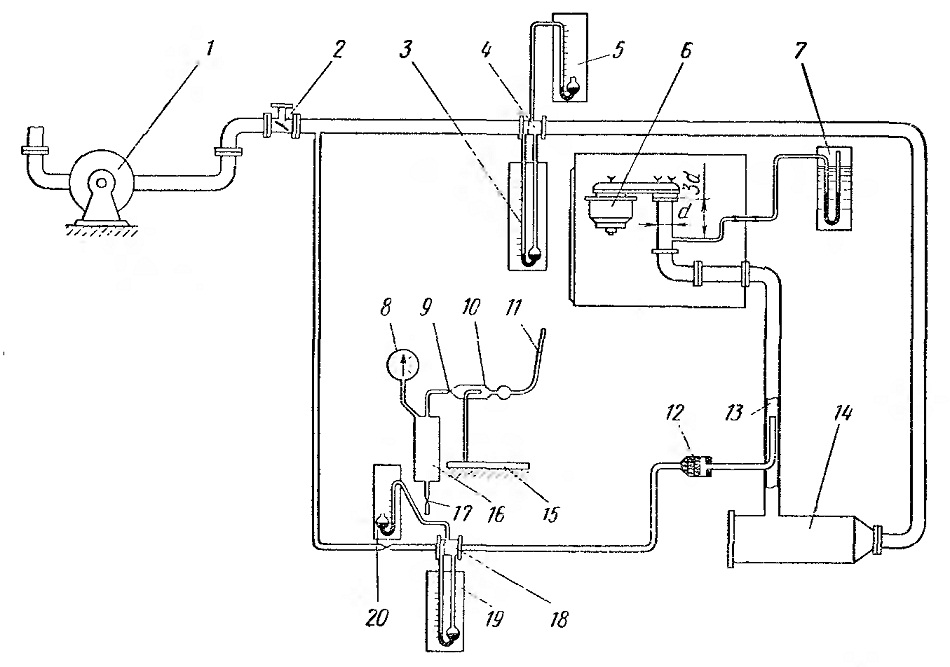

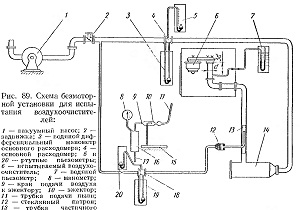

Рис. 89. Схема безмоторной установки для испытания воздухоочистителей:
I — вакуумный насос; 2 — задвижка; 3 —водяной дифференциальный манометр основного расходомера; 4 — основной расходомер; б и 20 — ртутные пьезометры; 6 — испытываемый воздухоочиститель; 7 — водяной пьезометр; 8 — манометр; 9 — кран подачи воздуха к эжектору; 10 — эжектор;
II — трубка подачи пыли;
12 — стеклянный патрон;
13 — трубка частичного

отбора; 14 — абсолютный фильтр; 15 — резервуар с пылью; 16 — ресивер; 17 - кран магистрали сжатого воздуха; 18 — расходомер в зоне частичного отбора воздуха; 19 — водяной дифференциальный манометр расходомера в зоне частичного отбора воздуха









При выбранной форме масляной ванны показатели работы воздухоочистителя соответствуют требованиям технического задания. В ванну заливается 500 г трансформаторного масла (ГОСТ 982—-68).

При расходе воздуха 450 м3/ч в горизонтальном положении воздухоочистителя уноса масла практически нет. При расходе воздуха 400 м3/ч и наклоне воздухоочистителя на 12° 30' потери масла также практически отсутствуют (2 г за & мин). Характеристика сопротивления воздухоочистителя показана на рис. 90. Падение давления в воздухоочистителе при расходе воздуха 450 м3/ч должно быть не более 240 ±10 мм вод. ст.
