Головки цилиндров двигателя ЗИЛ-Э130

Головки цилиндров чугунные с отлитой клиновой камерой сгорания. Клапанные гнезда расположены в плоскости, параллельной оси коленчатого вала. Размещение свечи зажигания в камере сгорания под углом 45° к оси цилиндра позволило расположить над свечой очень короткий и простой по форме выпускной канал, обеспечивающий минимальную теплопередачу от отработавших газов в систему охлаждения двигателя (рис. 14).

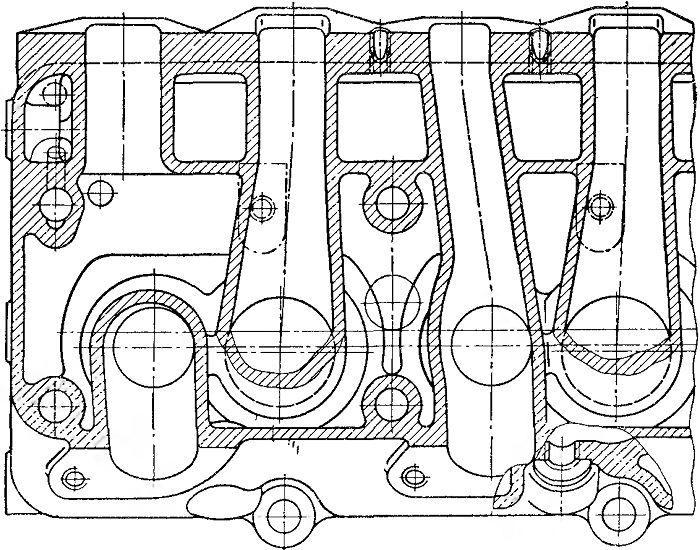

Рис. 14. Расположение газовых каналов в головке двигателя ЭИЛ-Э130
