53. Сдаточные и контрольно-сдаточные испытания дизеля 2Д70
на стенде
Во время стендовых испытаний дизеля проверяют параметры, замеряемые
приборами, указанными в табл. 12. Каждый дизель-генератор проходит
стендовые испытания, состоящие из двух этапов: сдаточные испытания
продолжительностью 7 ч 15 мин; контрольно-сдаточные испытания
продолжительностью 4 ч. Перед началом замера каких-либо параметров
работы дизель-генератора во время стендовых испытаний температура воды и
масла на выходе из дизеля должна быть не ниже 40°С для первого и второго
режимов, а для остальных режимов — в пределах рабочих температур. От
каждой полученной партии топлива и масла берут пробы для полного
анализа.
Для заправки системы охлаждения применяется пресная прокипяченная вода с
добавлением 1300 г бихромата калия ГОСТ 2652—71 и 800 г кальцинированной
соды ГОСТ 5100—73 на один кубический метр воды. Перед каждым пуском
дизеля систему смазки прокачивают насосом в течение 5 мин.
Для испытания дизель-генератора применяются:
1) топливо—дизельное топливо всех марок по ГОСТ 4749—73. Допускается
топливо по ГОСТ 305—73 с содержанием серы до
0,5%;
2) масло для дизеля — моторное М14Б по ТУ
38.101.264—72 или М13В2 по ТУ 38.101.421—73;
3) масло для регулятора — авиационные масла МС-20 ГОСТ 1013—49 или
МС-20С ГОСТ 9320—60 или Д11 ГОСТ 5304—54.

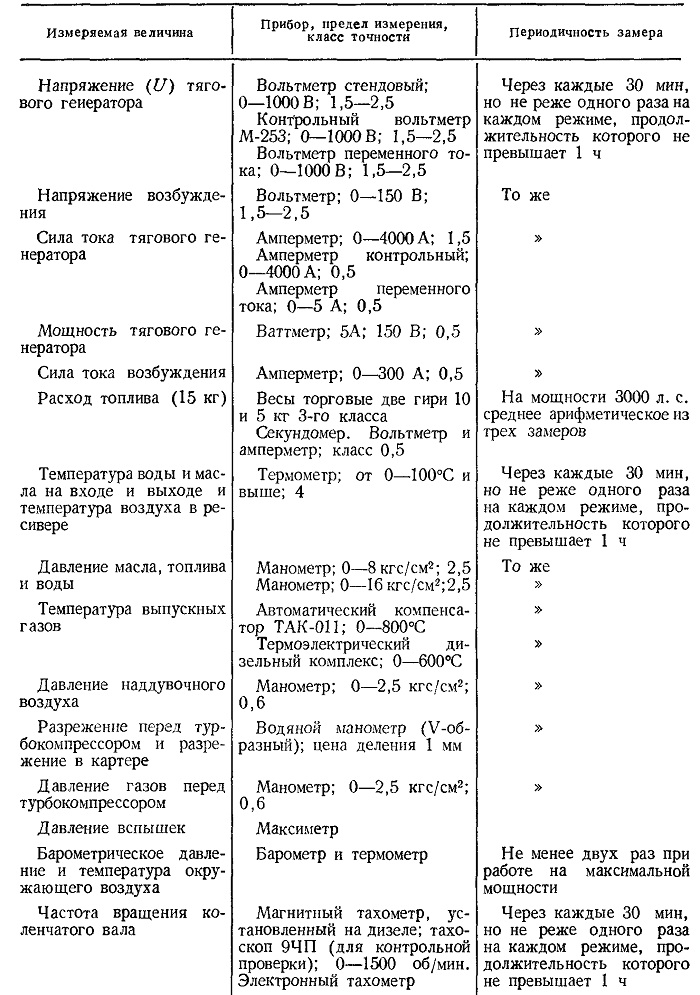

Таблица 12
Таблица 13
№ режимов |
Положение рукоятки
контроллера |
Частота вращения
коленчатого вала, об/мин |
Нагрузка, кВт |
Продолжительность
режимов |
1 |
1 |
350+ 20 |
Холостой
ХОД |
15
МИН |
2 |
6 |
580 + 20 |
400 |
15 » |
3 |
9 |
720 + 20 |
700 |
15 » |
4 |
12 |
860+20 |
1000 |
15 » |
5 |
13 |
910+20 |
1100 |
15 » |
6 |
14 |
955+20 |
1400 |
1 ч |
7 |
15 |
1000+10 |
1850 |
3 » |
8 |
15 |
1000 + 10 |
2050 |
2 » |
