20. Охладитель наддувочного воздуха дизеля 2Д70
Для охлаждения наддувочного воздуха по обе стороны турбокомпрессора
установлены по одному охладителю трубчатого типа (рис. 43), в которых
воздух охлаждается водой автономного водяного контура, включенного
параллельно системе охлаждения дизеля. Левый и правый охладители воздуха
по своему устройству одинаковы и отличаются только конструкцией верхней
крышки 1.
Наддувочный воздух из турбокомпрессора поступает в охладитель через
алюминиевый патрубок, обтекает снаружи охлаждающие трубки и через окно в
полости корпуса поступает в воздушный ресивер дизеля. Охлаждающие
латунные трубки, по которым циркулирует вода, установлены в стальном
корпусе и развальцованы по концам
в трубных плитах. Это обеспечивает надежное
уплотнение трубок. Сверху и снизу корпус охладителя закрыт крышками с
патрубками для подвода и отвода воды. Подвод воды осуществляется снизу,
а отвод сверху. Для предотвращения от коррозии необработанные
поверхности воздушной полости корпуса окрашены, а внутренние полости
крышек, омываемые водой, покрыты бакелитом. Крышки прикреплены к корпусу
шпильками.
Для увеличения охлаждающей поверхности и турбулентности потока воздуха
на латунных трубках навиты и припаяны оловом спирали из медной
проволоки, благодаря чему в сравнительно небольшом объеме получена
поверхность охлаждения холодильника, равная 22,8 м2. Герметичность
воздухоохладителей проверяют опрессовкой водой под давлением 3,5
кгс/см2.
На заводе внедряется новая, более эффективная конструкция охлаждающих
трубок, на поверхности которых вместо спиральной проволоки накатывается
по специальному техпроцессу лента. Новые трубки проходят опытную
проверку.

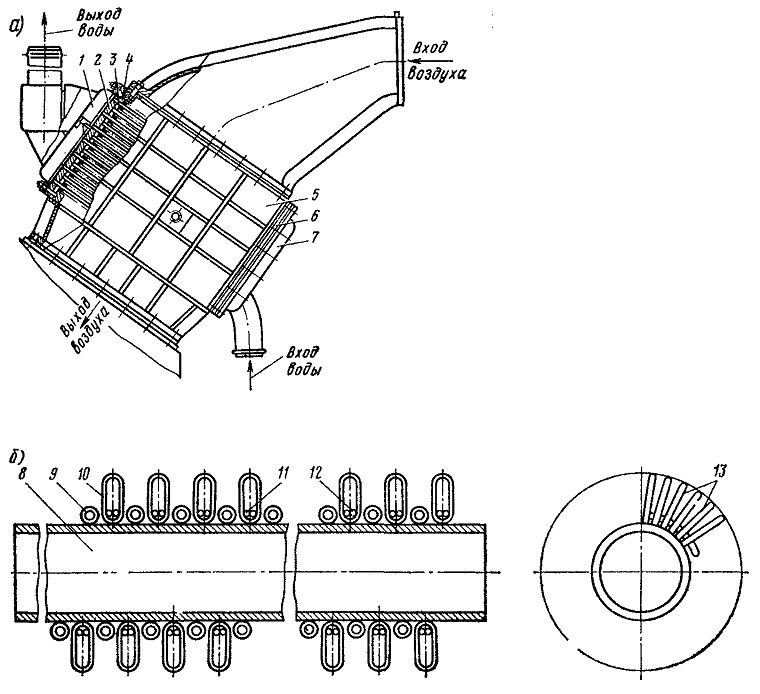

Рис. 43. Охладитель наддувочного воздуха: а —
общий вид; б — трубка воздухоохладителя о завихрителем:
1 — крышка верхняя; 2, 6 — плиты трубчатые; 3 — трубка охладителя; 4 —
завихритель
охладителя; 5 — корпус охладителя; 7 — крышка нижняя корпуса охладителя;
5 — трубка; 9 — трубчатый припой до припайки; 10 — спираль завихрителя
после навивки; 11, 12— двойные проволочные бандажи для крепления спирали
перед припайкой; 13 — витки спирали завихрителя
