Скоростной редуктор дизеля 2Д70







Скоростной редуктор (для силовой турбины). Двигатели семейства Д70 в зависимости от пожелания заказчика могут выпускаться заводом в двух исполнениях: по варианту А, т. е. как двигатели 2Д70, и по варианту Б. При варианте Б на дизелях 2Д70 устанавливают скоростные редукторы, передающие избыточную мощность силовой турбины на коленчатый вал дизеля. На номинальном режиме редуктор силовой турбины понижает частоту ее вращения с 14 000 об/мин до 1000 об/мин.

Редуктор (рис. 38) соединен с ротором турбины зубчатой муфтой 6 и через вертикальную передачу передает избыточную мощность коленчатому валу дизеля. Верхний вал-шестерня шлицами связан с торсионом вертикальной передачи и сцепляется с кони-

ческой шестерней 1 редуктора. Редуктор состоит из конических и цилиндрических шестерен 4 я 5. Общее передаточное отношение от коленчатого вала дизеля к валу силовой турбины 1:14. Ступица и зубчатый венец шестерни 5 связаны между собой через пакет фрикционных дисков, зажатых пружинами. Такое соединение обеспечивает возможность проскальзывания, что ограждает торсион вертикальной передачи от перегрузок силами инерции вращающихся масс. Обе цилиндрические шестерни вместе с подшипниками размещены в литом алюминиевом корпусе. Масло для смазки и охлаждения редуктора подводится через штуцер 2.

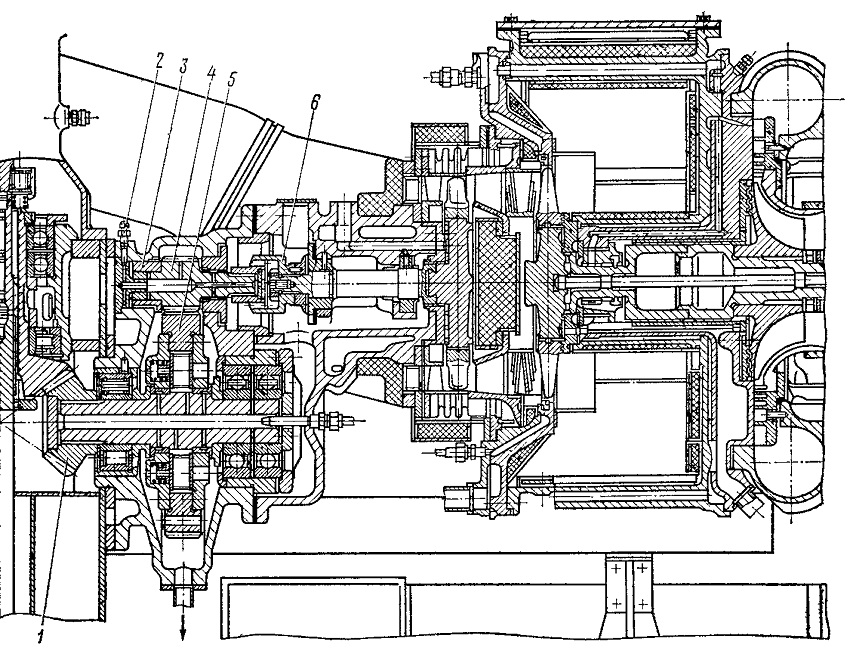

Рис. 38. Комбинированная турбодизельная установка и скоростной редуктор (вариант Б):
1 — коническая шестерня сцепления с вертикальной передачей дизеля; 2 — штуцер подвода смазки; 3 — подшипник; 4 — скоростной вал-шестерня; 5 — фрикционная шестерня;
6 — муфта
