16. Скоростной мультипликатор, редуктор и привод
тахометра дизеля 2Д70
Скоростной мультипликатор дизеля 2Д70
На дизелях 2Д70 скоростной мультипликатор
установлен для передачи движения от коленчатого вала к вспомогательным
электроагрегатам: к стартер-генератору и возбудителю. Мультипликатор
представляет собой авто-номный агрегат, в алюминиевом корпусе которого
на подшипниках качения установлены три параллельных горизонтальных вала,
зацепление которых осуществляется косозубыми цилиндрическими шестернями
(рис. 36, 37). Входной конец центрального вала 14 имеет коническую
шестерню с винтовыми зубьями. Эта шестерня скоростного мультипликатора
зацепляется с верхним валом-шестерней 17 вертикальной передачи.
Передаточное отношение от коленчатого вала к валу стартер-генератора и к
валу возбудителя 1:3,3, т. е. частота вращения валов электроагрегатов на
номинальном режиме работы дизеля 3300 об/мин и при работе на минимально
устойчивой частоте 1155 об/мин.
Разъем корпуса мультипликатора проходит по оси валов и крышки корпуса
фиксируются призонными болтами. Для уплотне-ния стыка между корпусом и
крышкой на фланец корпуса на герметике уложена шелковая нить. Шестерни
мультипликатора изготовлены из легированной стали, проходят
термообработку (улучшение) и шевенгование.
Для улучшения приработки зубьев венцы шестерен покрывают тонким слоем
меди.
Дизель-генераторы 2Д70 могут выпускаться со скоростными
мультипликаторами и без них в тех случаях, когда электроагрегаты
снимаются с тягового генератора и их размещают в помещении тепловоза.

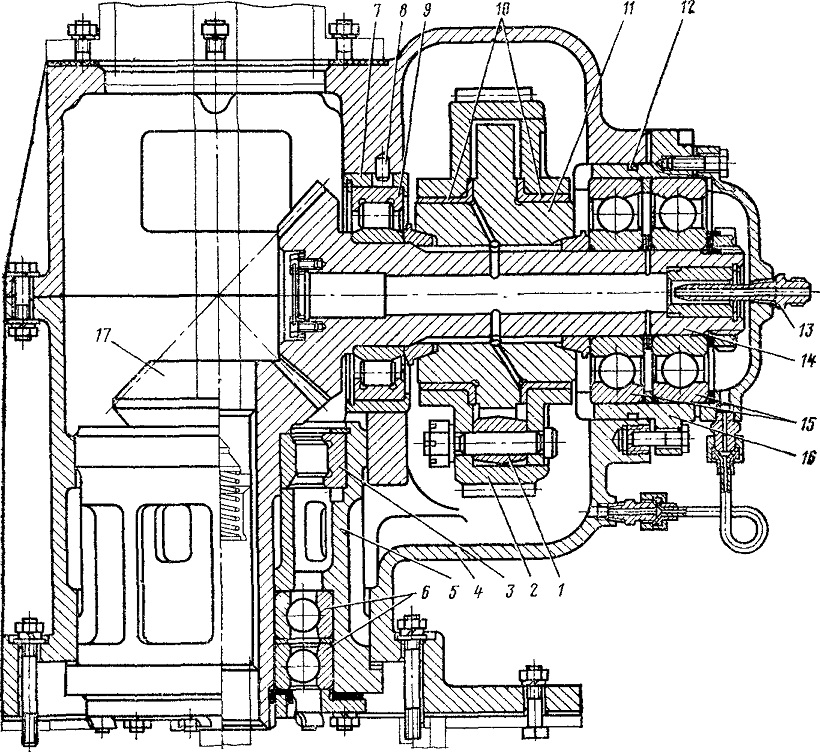

Рис. 36. Скоростной мультипликатор:
1 — сухарь; 2 — эластичная центральная шестерня; 3, 9 —
роликоподшипники; 4 — корпус; 5 — верхний вал вертикальной передачи; 6,
15 — подшипники спаренные радиально-упорные; 7 — стакан; 8 — фиксатор;
10 — подшипники; 11 — ступица эластичной шестерни; 12 — уплотнительное
кольцо; 13 — штуцер подвода смазки; 14 — центральный вал-шестерня; 16 —
стакан спаренных подшипников; 17 — верхний вал-шестерня

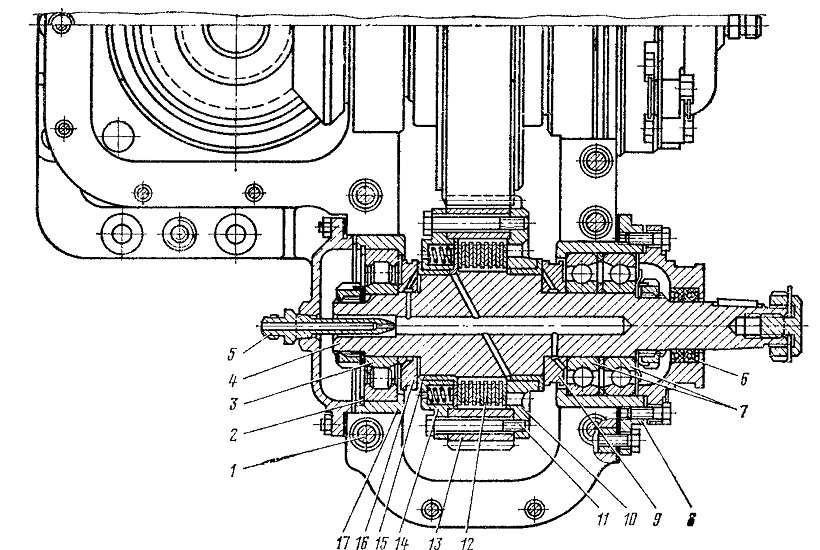

Рис. 37. Вид на мультипликатор сверху и разрез:
1 — болт; 2 — кольцо; 3, 15 — подшипники; 4 — вал левый
стартер-генератора; 5 — штуцер слива масла; 6 — уплотнение; 7 —
спаренные подшипники; 8, 17 — стаканы; 9, 16 — подшипники упорные; 10 —
крышка; 11 — болт; 12 — фрикционные диски; 13 — венец шестерни; 14 —
пружинящая обойма
