15. Вертикальная передача дизеля 2Д70





В девятом отсеке остова дизеля смонтирован механизм вертикальной передачи (рис. 34), который приводит в действие осевой вентилятор охлаждения генератора, два распределительных вала и вращает вал скоростного мультипликатора, соединенного со стартер-генератором и возбудителем тягового генератора. Вал осевого вентилятора (рис. 35) приводится во вращение от малого

торсионного грибка через зубчатую муфту, находящуюся в зацеплении с грибком и валом вентилятора, на котором установлена угловая коническая передача.

Торсион 8 (см. рис. 34) входит одним шлицевым концом в нижний вал-шестерню 2, получающий вращение от коленчатого вала, а вторым — в верхний вал-шестерню 25 (см. рис. 35). В шли-цы верхнего вала-шестерни входят шлицы малого торсиона 1, передающего вращение валу вентилятора. Верхний вал-шестерня 25 сцепляется с центральным валом скоростного мультипликатора 24-

На фланце коленчатого вала (см. рис. 34) закреплена ведущая коническая шестерня 1, зацепляемая с нижним валом-шестерней 2. Верхний и нижний валы-шестерни вращаются в радиальных и роликовых подшипниках, запрессованных в стаканы. Во внутренние шлицы нижнего вала-шестерни входит торсион 8, а на наружные шлицы вала посажена центральная шестерня 12, приводящая в движение одновременно два наклонных вала 10. Валы 10 вращаются в конических роликовых подшипниках и через шестерню 5 приводят в действие распределительные валы.

Наклонные валы вертикальной передачи 2Д70 работают в условиях пульсирующих нагрузок от кулачковых валов. От точности и надежности их работы зависят важнейшие параметры дизеля по топливу, воздуху и газу. Валы-шестерни не должны иметь больших зазоров в зацеплении, должны сглаживать пульсации крутящих моментов от кулачковых валов и иметь надежные подшипники, зубчатые передачи и узлы их крепления. Наклонные валы и вся вертикальная передача проходили испытания на надежность, отсутствие вибрации и точность зацеплений на стендах. Наклонные валы, нижний вал-шестерня, верхний вал-шестерня, а также привод осевого вентилятора представляют собой автономные узлы, которые могут изготовляться на специализированных заводах.

Перед сборкой вертикальной передачи все детали и узлы тщательно промывают в дизельном топливе и продувают сухим воздухом- Шестерни вертикальной передачи прирабатывают на обкаточных станках и маркируют. Гайки крепления шестерен на валах стопорят только после окончательной регулировки зацепления шестерен.

На дизелях семейства Д70, которые комплектуются с генераторами, имеющими собственное воздушное охлаждение обмоток, и не требуют постановки вентиляторов на дизелях, вертикальная передача изготовляется в виде наклонной передачи. В этом случае в наклонной передаче промежуточного нижнего узла вала-шестерни нет, а зацепление осуществляется непосредственно от раздаточной шестерни, смонтированной на коленчатом вале. Такая наклонная передача применяется на двигателях 12Д70, где генератор имеет полную мощность 2000 л. с. и внутреннюю систему охлаждения генератора.

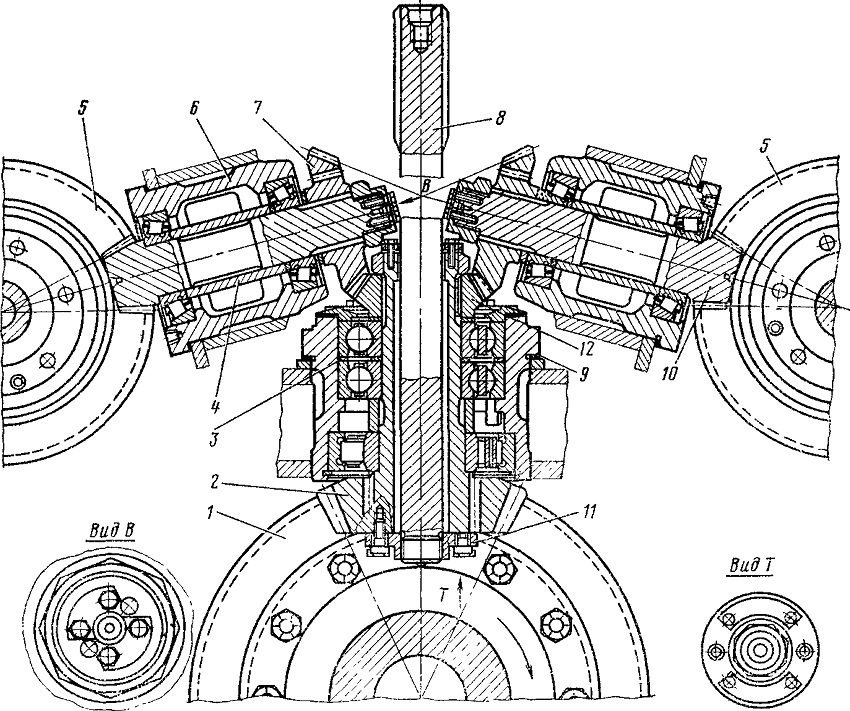

Рис. 34. Вертикальная передача (разрез по отсеку):
1 — ведущая шестерня коленчатого вала; 2 — вал-шестерня нижний; 3 — кольцо регулировочное, 4 — втулка распорная; 5 — шестерня распределительного вала; 6 — наклонный стакан; 7 — шестерня; 8 — торсион главный, 9 — регулировочные прокладки; 10 — вал-шестерня наклонный, 11 — крепление торсиона; 12 — шестерня центральная

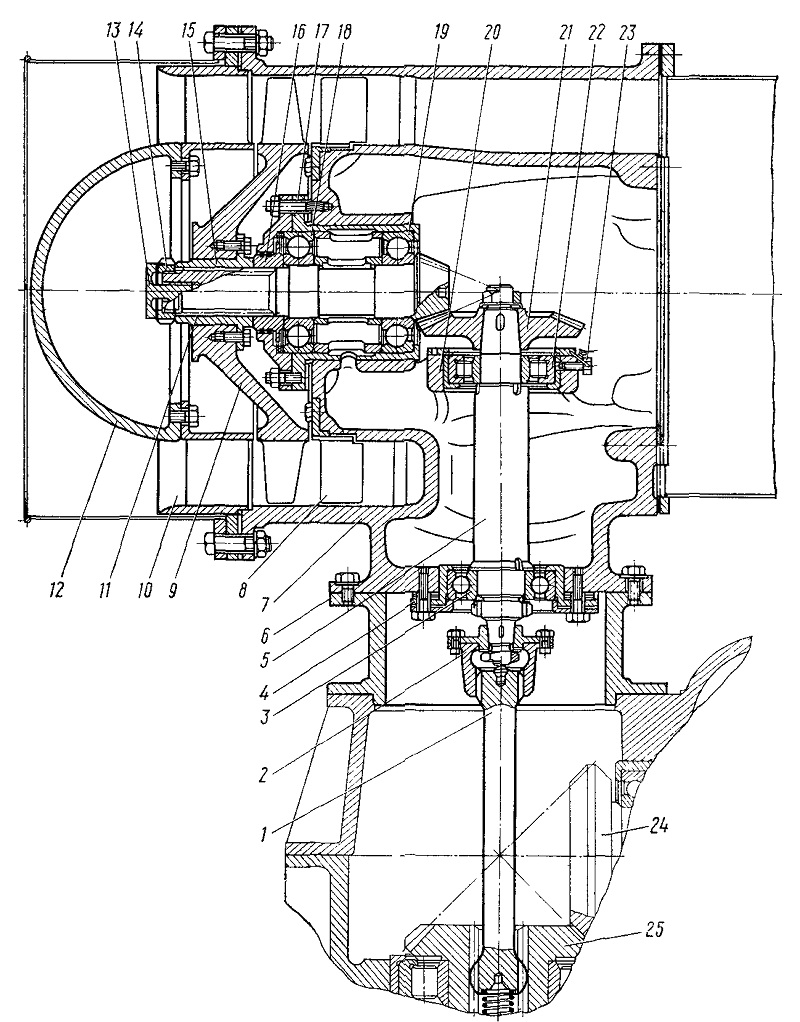

Рис. 35. Осевой вентилятор охлаждения тягового генератора:
1 — торсионный вал малый; 2 — муфта шлицевая; 3, 18, 19, 22 — подшипники; 4, 20 — стаканы; 5 — вал вентилятора; 6 — проставка; 7 — корпус; 8 — диффузор; 9 — колесо; 10 — направляющий аппарат; 11 — вал-шестерня; 12 — крышка; 13, 23 — стопорные болты;
14 — гайка; 15 — шлицевая втулка; 16 — уплотнительная втулка; 17 — стакан горизонтальный; 21 — шестерня; 24 — центральный вал-шестерня мультипликатора; 25 — верхний вал-шестерня
