14. Коробка привода агрегатов дизеля 2Д70



На переднем торце блока дизеля смонтирована коробка привода агрегатов. На коробке в нижней ее части установлены два масляных насоса, в верхней части два водяных насоса, а к торцу корпуса коробки прикреплен объединенный регулятор мощности. Коробка привода агрегатов на первых дизелях типа Д70 (рис. 31) несколько отличалась от коробки, выпускаемой в настоящее время. Конструкция коробки изменена в связи с установкой регулятора частоты вращения и мощности на переднем торце. На дизелях первых выпусков с центрального вала коробки через вилку кардана часть мощности (около 100 л. с.) отводилась на собственные нужды тепловоза. После перестановки регулятора конструкция центрального вала несколько упростилась, так как мощность с него больше не отбирается.

Коробка привода агрегатов представляет собой редуктор, в корпусе которого смонтированы три продольных вала, параллельных оси коленчатого вала, и четыре поперечных вала, соединенных между собой шестернями. На верхней стенке коробки привода агрегатов в литом чугунном автономном корпусе смонтирован прямой привод регулятора (см. рис. 31). Привод в виде угловой передачи (рис- 32) позволяет несколько отодвинуть регулятор от переднего торца дизеля.

Центральный вал коробки привода агрегатов является главным валом. От него передается вращение коленчатого вала двум параллельным валам — верхнему и нижнему. Центральный вал комплектуется из двух шарикоподшипников, эластичной шестерни и двух стаканов. Один из стаканов служит кронштейном вала. Внутренние кольца шарикоподшипников после нагрева в масле напрессовываются. Наружные кольца подшипников можно монтировать и с натягом, и с зазором.

Средний вал 2 (см. рис- 31) предназначен для передачи вращения от коленчатого вала к водяным и масляным насосам и одновременно к карданному валу для привода вспомогательных агрегатов тепловоза. Средний вал получает вращение через торсионный вал 7, который входит в шлицы на внутреннем отверстии вилки. На среднем вале смонтирована эластичная шестерня. Средний вал дизелей последних выпусков соединен с коленчатым валом зубчатой муфтой (см. рис. 32).

Эластичная шестерня (рис. 33) поглощает удары и толчки, возникающие при пуске дизеля и при неравномерном вращении коленчатого вала; стальная ступица 3 термообработана. В ее внутреннем отверстии имеется шпоночный паз для крепления вилки. К шпоночному пазу подходят два косых канала для подвода смазки к трущимся поверхностям. Четыре отверстия с резьбой на торце ступицы предназначены для съемника, устанавливаемого при демонтаже шестерни. На ступицу с одной стороны надет венец шестерни с запрессованной в него бронзовой втулкой. С торца шестерни вставлены шесть призонных болтов, на которые надеты сухари. Между сухарями и выступами ступицы устанавливают 12 пружин.

Верхний вал (см. рис. 32) передает вращение от центрального вала к двум перпендикулярным валам. Он установлен на двух шарикоподшипниках. На вал насажены цилиндрическая и кониче-ская шестерни. От хвостовика верхнего вала приводится во вращение вала привода регулятора.

Нижний вал установлен на двух подшипниках: шариковом и роликовом. Это позволяет производить осевое смещение вала при регулировках. На валу смонтированы цилиндрическая и коническая шестерни. Коническая шестерня нижнего вала входит в зацепление с двумя коническими спиральными шестернями приводов масляных насосов. Хвостовик нижнего вала приводит во вращение масляный насос центрифуги.

Привод масляных насосов состоит из корпуса-вала, двух радиально-упорных и роликового подшипников, конической спиральной шестерни. Перед напрессовкой на вал радиально-упорные подшипники регулируют и комплектуют попарно вместе с регулировочными кольцами. Замена отдельных деталей комплекта не допускается. Пара подшипников регулируется так, чтобы при зажатии внутренних колец подшипников с регулировочным кольцом между ними суммарный зазор между наружными кольцами подшипника и внешним регулировочным кольцом (при сведенных наружных кольцах усилием в 10 кгс до полного выбора осевого люфта) был бы равен 0,02—0,03 мм. Регулировка производится за счет шлифовки меньшего по толщине регулировочного кольца- После регулировки на подшипники и кольца ставят метку одним номером.

Скомплектованные конические шестерни (с одинаковым клеймом) поступают вместе с коробкой привода агрегатов на общую
сборку. Качество зацепления конических шестерен проверяют по краске (по длине в зоне малых модулей не менее 50%, по высоте не менее 50%). Боковые зазоры регулируют прокладками, установленными под фланцы крепления водяных и масляных насосов.

Корпус коробки агрегатов представляет собой ажурную алюминиевую конструкцию, обработанную по привалочным фланцам и расточенную по гнездам под три параллельных вала и под взаимно перпендикулярные валы.

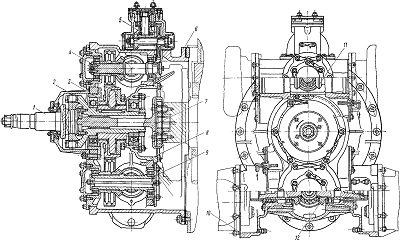

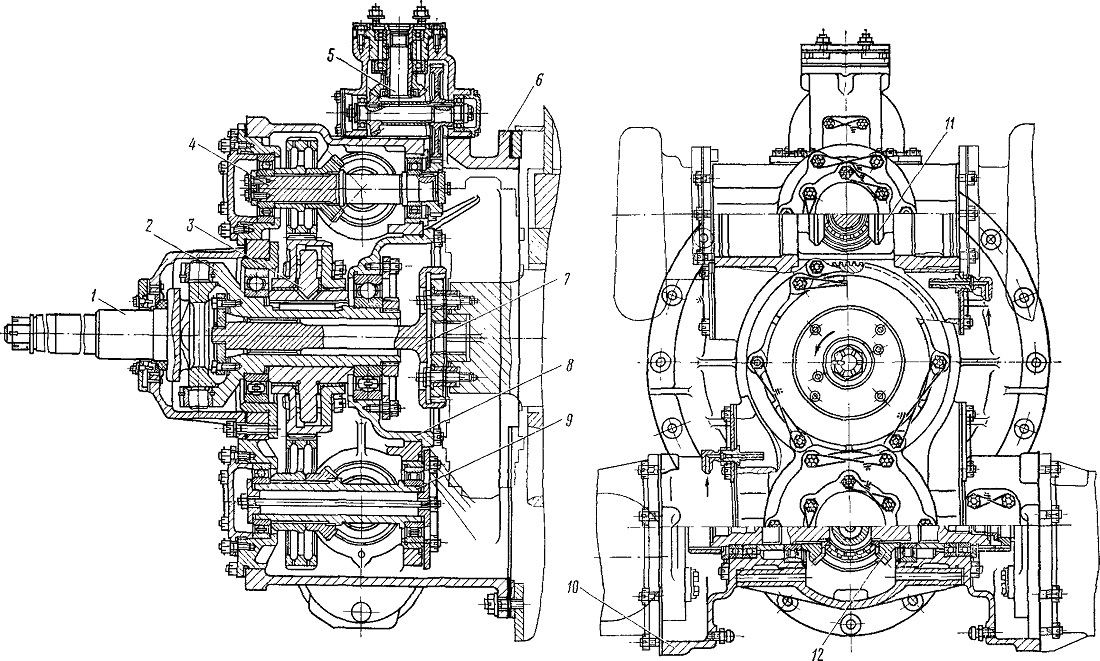

Рис. 31. Коробка привода агрегатов:
1 — вал карданный; 2 — средний вал; 3 — шестерня эластичная; 4 — вал верхний; 5 — привод регулятора; 6 — корпус; 7 — торсионный вал центральный; 8 — стакан центральный; 9 — вал нижний; 10 — привод масляного насоса; 11 — шестерня привода масляного насоса;
12 — шестерня привода масляного насоса

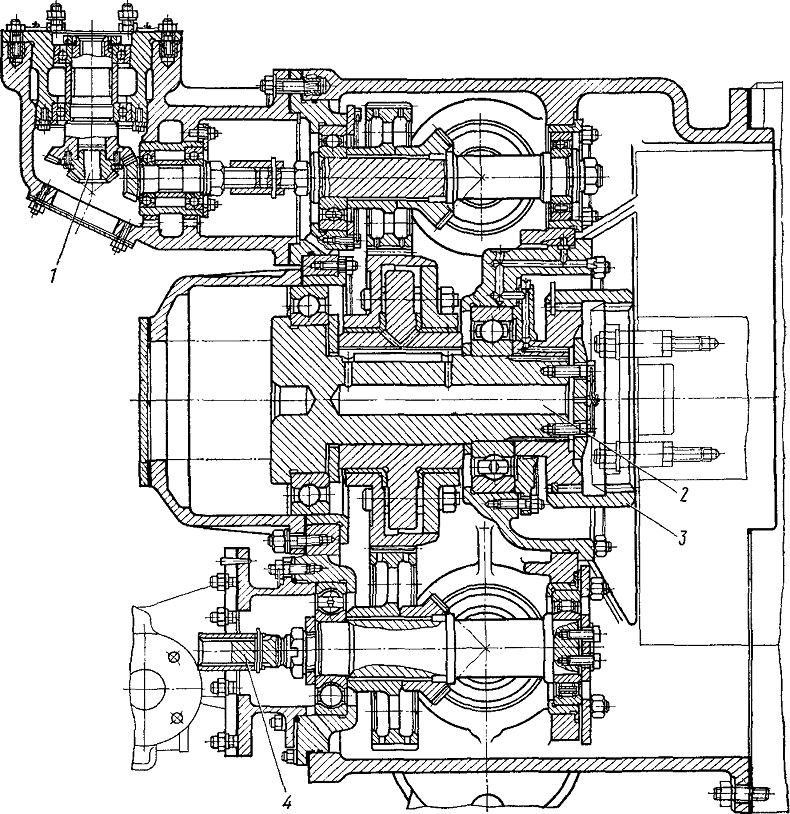

Рис. 32. Коробка привода агрегата с вынесенным приводом регулятора, без карданного вала:
1 — привод регулятора; 2 — вал центральный; 3 — Муфта зубчатая; 4 — привод масляного насоса центрифуги

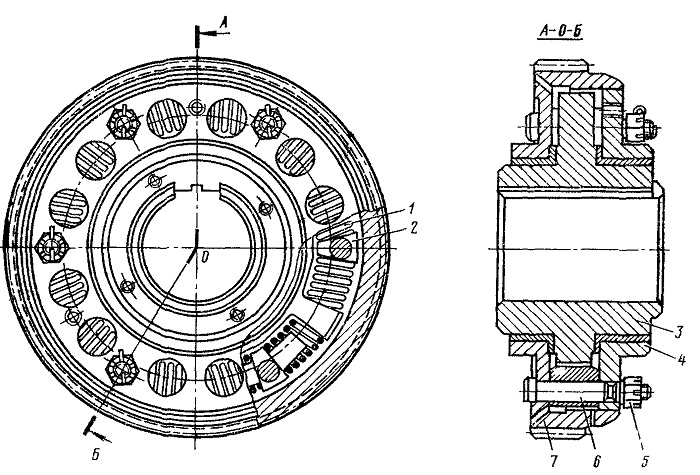

Рис. 33. Эластичная шестерня:
1 — пружина; 2 — сухарь; 3 — ступица; 4 — диск со втулкой; 5 — гайка; 6 — болт; 7 —
шестерня со втулкой
