Топливопровод высокого давления дизелей типа Д49

Топливо от насосов к форсункам подается по топливопроводу высокого давления (рис. 71). На всех дизелях типа Д49 применяются топливопроводы длиной 570 мм с наружным диаметром 8 мм и внутренним диаметром 2,6 ± ± 0,2 мм. Шаровые головки на концах топливопроводов изготовлены методом высадки трубы в холодном состоянии. Технология изготовления обеспечивает высокую чистоту галтелей и внутреннего канала без его рассверливания в месте расположения головки после их высадки. Уменьшение площади сечения внутреннего канала в месте расположения головки и соответствие диаметра внутреннего канала заданным допускам определяются по пропускной способности, измеряемой проливом топлива под давлением, равным 0,4 МПа.

Топливопроводы 5 для цилиндров правого ряда из-за близкого расположения насоса и форсунки и сохранения длины труб изогнуты в кольцо и скреплены прижимами 6, между которыми установлены формованные прокладки 7. Топливопроводы 4, 5, установленные на левом ряду цилиндров, расположены над закрытиями крышек цилиндров и крепятся к ним планками 1 с крышками 2, между которыми установлены резиновые прокладки 3.

Длительная надежная работа топливопровода высокого давления обеспечивается рациональным выбором его размеров и конфигурации, высоким качеством изготовления и монтажа на дизелях. При монтаже на дизеле необходимо соблюдать следующий порядок установки и крепления: осматривают уплотнительные поверхности головок и наружные трубки; навертывают вручную до уцора гайки на штуцера форсунок; трубки левого ряда цилиндров крепят к закрытиям крышек цилиндров; навертывают вручную до упора гайки на штуцера насосов, при этом допускается незначительная подгибка трубок по месту; гайки закрепляются усилием одной руки на плече 350 мм.

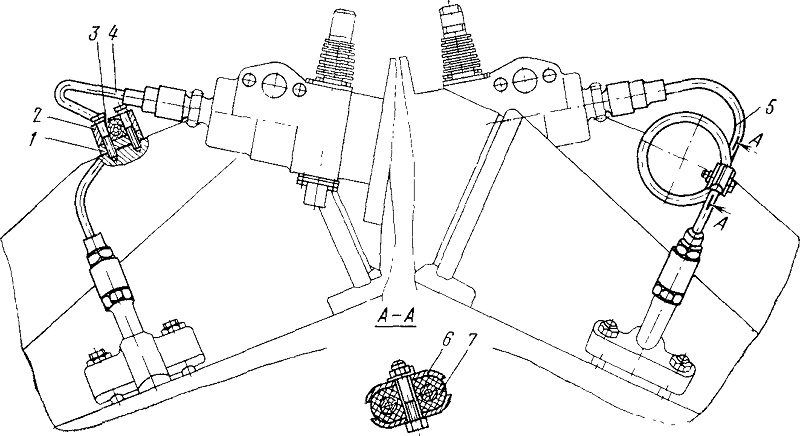

Рис. 71. Топливопровод высокого давления
