Впускные коллекторы (рис. 128) служат для подачи воздуха от компрессора в цилиндры дизеля. Для более равномерного распределения воздуха коллекторы правого и левого моноблоков соединены дюритовыми шлангами. Коллектор изготовлен из листовой стали и состоит из трубы, к которой приварены

двенадцать патрубков, по два на каждый цилиндр. Каждая пара патрубков имеет общий фланец для крепления коллектора (шпильками) к фланцам головки моноблока. Между фланцами коллектора и фланцами моноблока установлены паронитовые прокладки.

Дюритовый шланг 4 стянут тремя хомутами 1, средний из которых предназначен для разгрузки шланга от давления воздуха. На каждом впускном коллекторе приварены шесть бонок — по одной против каждого цилиндра. Сквозные резьбовые отверстия в бонках предназначены для заливки масла при консервации дизеля. Резьбовые отверстия бонок закрываются пробками 3.

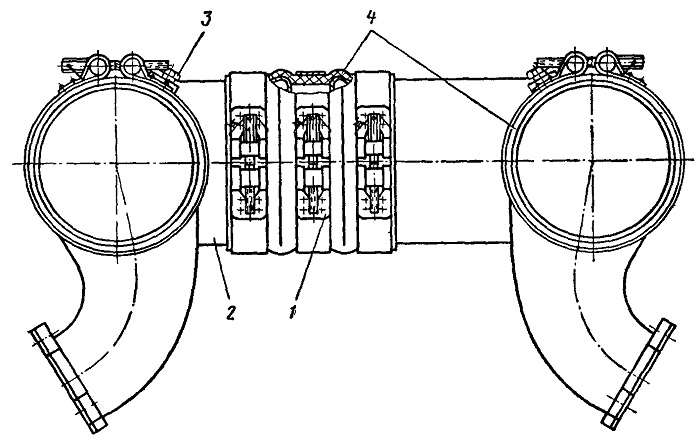

Рис. 128. Впускные коллекторы:
1 — хомут; 2—коллектор; 3—пробка; дюрнговый шланг

Разборка и дефектация. Все дюритовые соединения (шланги, хомуты и пробки) снимают с коллекторов. Дюритовые шланги при ремонте дизеля рекомендуется заменить новыми, остальные детали очистить и направить на дефектацию.

Перед дефектацией впускных коллекторов необходимо установить причину, по которой они были направлены для ремонта.

Затем определяют пригодность коллекторов к дальнейшей эксплуатации, а также объем и характер ремонтных работ. Герметичность проверяют опрессовкой водой, температура которой должна быть 70—80° С, а давление 3 кГ/см2 (в течение 5 мин). Течи и отпотевание не допускаются.

Ремонт и сборка. Трещины на впускных коллекторах заваривают газовой сваркой. При этом необходимо обеспечить непрерывный шов постоянного сечения, не допуская прижогов и шлаковых включений. После сварки шов

зачищают металлической щеткой, вмятины разрешается устранять деревянным молотком.

После правки проверяют на макете совпадение отверстий фланцев впускного коллектора со шпильками на головке моноблока. Прилегание фланцев коллекторов проверяется на плите с помощью щупа. Общий прогиб коллектора допускается до 0,3 мм, а местное неприлегание фланцев — не более 0,25 мм. После ремонта коллектор опрессовывают.

При сборке во все резьбовые отверстия бонок ставят пробки 3. Дюритовые шланги 4 и хомуты 1 на коллекторы устанавливают при монтаже коллекторов на дизеле.
