ГЕНЕРАТОР ДИЗЕЛЕЙ А-01, А-01М и А-41

Техническая характеристика генератора Г214-А1

Номинальное напряжение, в 12

Номинальная сила тока, а 15

Номинальные обороты вала якоря при температуре 20° С и напряжении 12,5 в в минуту:

при токе, равном 0 а (не более) 1700
при токе, равном 15 а (не более) 2400

Ток холостого хода при работе в длительном ре-жиме и при напряжении на клеммах 12 в, а   До 6

Направление вращения Правое (со стороны привода)


Величина давления щеточных пружин, кГ 0,6—0,9

Генератор установлен шарнирно двумя лапами на штампованном кронштейне 4 (рис. 82) с левой стороны двигателя. Он приводится во вращение клиновым ремнем от шкива коленчатого вала; сечение ремня 22X12,5 и длина 1400 мм.

Третьей лапой генератор крепят к натяжной планке 1, продольный паз которой позволяет регулировать натяжение ремня привода поворотом генератора на болтах крепления.

Генератор Г304-Б1—трехфазная одноименнополюсная индукторная машина с двухсторонним электромагнитным возбуждением, закрытого исполнения, продолжительного номинального режима работы, со встроенным кремниевым выпрямителем.

Генератор служит в качестве источника электроэнергии, он работает в комплекте с реле-регулятором РР362-Б.


Генератор состоит из статора 3 (рис. 83) с якорной обмоткой, ротора 2, двух крышек 1 и 4 с обмотками возбуждения и шарикоподшипниками и выпрямителя 10.

Статор собран из листов электротехнической стали. Его девять полюсов равномерно расположены по окружности. На них жестко закреплена трехфазная обмотка.

Обмотка каждой фазы состоит из трех последовательно соединенных катушек, намотанных медным проводом ПЭВ-2 диаметром 1,5 мм по 18 витков в катушке. Соединение обмоток: звезда с изолированной нейтральной (средней) точкой.

Выводы якорной обмотки выполнены гибким проводом, присоединенным к изолированному болту в корпусе выпрямителя.

Фазы якорной обмотки изолированы одна от другой шайбами, а от болта — втулкой.

Кроме того, от двух фаз якорной обмотки при помощи гибкого провода выведены отводы к клеммной колодке, распо-ложепиой на задней крышке для питания реле блокировки стартера.

У ротора нет обмоток. Он представляет собой напрессованный на стальной вал звездообразный шестиполюсный пакет, набранный из листов электротехнической стали.

Крышки генератора стальные и представляют собой узел со втулками, на которые намотаны медным проводом ПЭВ-2 диаметром 0,62 мм обмотки возбуждения. В каждой обмотке один вывод припаян к корпусу втулки, другой вывод в виде гибкого провода припаян к наконечнику.

В крышках установлены шарикоподшипники закрытого типа № 180504. Выпрямитель состоит из корпуса, в который запрессованы три минусовых диода ВКЗ-10, и теплоотвода, в который запрессованы три плюсовых диода ВКЗ-10. Теплоотвод изолирован от корпуса выпрямителя. Корпуса выпрямителя и теплоотвода — алюминиевые.

Схема выпрямления тока генератора — мостовая (рис. 84).

На корпусе выпрямителя закреплена клеммная колодка, на которую выведены плюс выпрямителя и концы катушек возбуждения.

Рис. 82. Установка генератора Г214-А1:
1 — планка; 2 и 3 — болты; 4 — кронштейн генератора; 5 — гайка; 6 — контргайка.

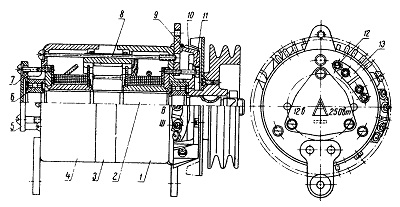

Рис. 83. Генератор переменного тока Г304-Б1:
1 — передняя крышка; 2— ротор; 3— статор; 4 — задняя крышка; 5—крышка-шильдик; 6 — шарикоподшипник; 7 и 12 — виты; 8 - стяжной винт; 9 — резиновое кольцо; 10 — выпрямитель; 11 — стопорная шайба; 13 — панель.

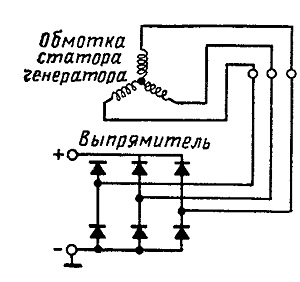

Рис. 84. Электрическая схема выпрямления тока генератора.
