РЕДУКТОР ПУСКОВОГО ДВИГАТЕЛЯ ДИЗЕЛЕЙ А-01, А-01М и А-41

Редуктор пускового двигателя дизелей А-41

Редуктор (рис. 79) пускового двигателя дизеля А-41 — одноступенчатый, без планетарной передачи, т. е. у него нет солнечной шестерни, водила, эпициклической шестерни со ступицей и фрикционной муфты этой передачи.

Остальные детали и узлы такие же, как у редуктора пускового двигателя дизеля А-01. Благодаря исключению планетарной передачи длина редуктора пускового двигателя дизеля А-41 уменьшена, муфту сцепления редуктора регулируют так же, как муфту сцепления первой передачи двухступенчатого редуктора пускового двигателя дизеля А-01.

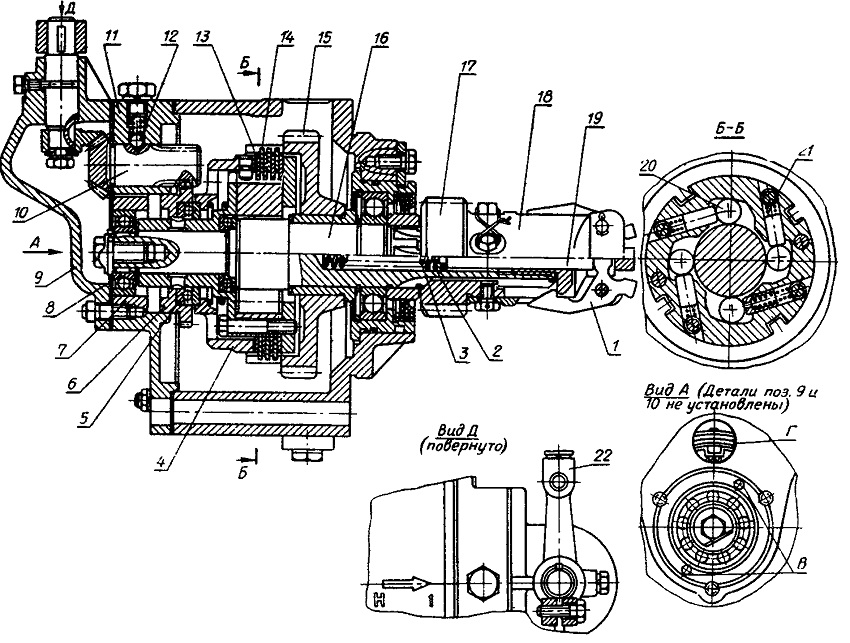

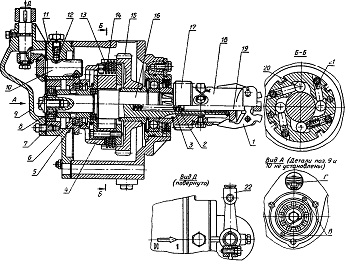

Рис. 79. Редуктор пускового двигателя дизеля А-41:
В и Г —отверстия для регулировки; 1 — груз; 2 —большая пружина; 3 — малая пружина; 4 — нажимной диск; 5 —упорный подшипник; 6 — нажимной упор; 7 — неподвижный упор; 8 — шарикоподшипник; 9— крышка; 10— коническая шестерня; —крышка редуктора; 12— шарик фиксатора; 13 — тормозной диск; 14 — ведомый диск; 15 — шестерня муфты сцепления; 16 — вал редуктора; 17 — шестерня механизма включения; 18 — держатель; 19 — толкатель; 20 — ролик; 21 — пружина;
22— рычаг включения.
