УСТРОЙСТВО ПУСКОВОГО ДВИГАТЕЛЯ ПД-10У

Регулятор оборотов пускового двигателя ПД-10У

Магнето пускового двигателя ПД-10У

Магнето служит для получения электрического тока высокого напряжения, необходимого для образования искры.

На пусковом двигателе ПД-10У применено одноискровое магнето М-124 или М-24А1 правого вращения с фланцевым креплением и автоматической муфтой опережения МС-22А, регулирующей момент образования искры в свече в зависимости от числа оборотов вала.

Электрический ток в магнето создается путем пересечения маг-нитыми силовыми линиями вращающегося постоянного магнита (рото-pa 10, рис. 73) неподвижно укрепленной первичной обмотки. Цепь тока в обмотке 3 низкого напряжения замыкается и размыкается прерывателем, и в обмотке 4 индуктируется ток высокого напряжения, который через неподвижный контакт 11 направляется к искровой свече 1 цилиндра пускового двигателя.

Прерыватель состоит из подвижного рычажка 9 и кулачка 12. Один конец обмотки низкого напряжения присоединен к железному сердечнику 5, т. е. на массу, а другой конец подведен к изолированному неподвижному контакту прерывателя.

Подвижный контакт 15 прерывателя, прижимаемый к неподвижному контакту 11 при помощи пружины 13, соединен с массой, а через массу с сердечником, а следовательно, с другим концом обмотки низкого напряжения. К вращающемуся ротору прикреплен кулачок 12, который при вращении, нажимая на пятку качающегося рычажка 9 прерывателя, разъединяет контакты прерывателя. Прерыватель размыкает обмотку низкого напряжения в момент появления в ней тока наибольшей силы. Тогда в обмотке 4 возбуждается ток высокого напряжения.

Обмотка низкого напряжения состоит примерно из 155 витков медной проволоки диаметром 1 мм. Обмотка высокого напряжения, намотанная поверх обмотки низкого напряжения, имеет 11—12 тыс. витков проволоки диаметром 0,1 мм. Проволока обеих обмоток покрыта специальной изоляцией. Напряжение, создаваемое в обмотке низкого напряжения, 12—20 в, в обмотке высокого напряжения — 12—20 тыс. в.

Контакты прерывателя изготовляют из тугоплавкого вольфрама или платино-иридиевого сплава. В момент полного расхождения контактов зазор между ними должен быть в пределах 0,25—0,35 мм. Этот зазор регулируют болтом контакта прерывателя, который стопорят контргайкой.

Для уменьшения искрения и подгорания контактов прерывателя параллельно им включен конденсатор 7, состоящий из изолированных один от другого металлических листов, свернутых в цилиндр.

Чтобы предотвратить повреждение изоляции обмотки в случае выхода свечи из строя, у магнето предусмотрен искровой зазор А, в котором искра проскакивает при повышенном сопротивлении между электродами свечи.

Зажигание выключают кнопкой 8, замыкающей обмотку низкого напряжения на массу.

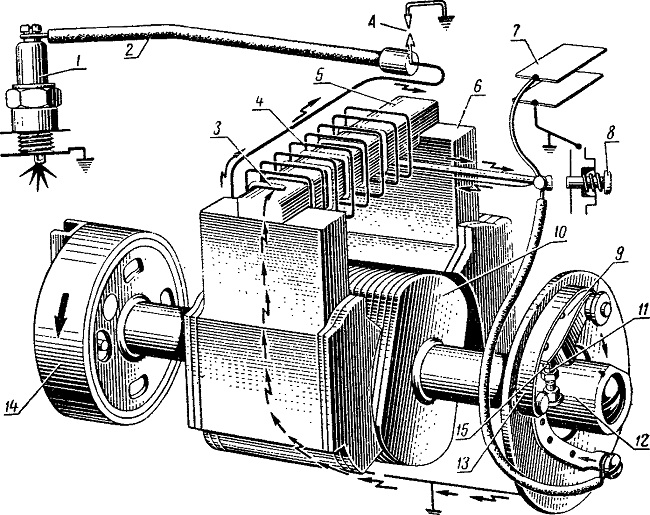

Рис. 73. Принципиальная схема магнето:
А — искровой зазор; 1 — искровая зажигательная свеча; 2 — провод высокого напряжения; 3 — обмотка низкого напряжения; 4 — обмотка высокого напряжения; 5 — сердечник; 6 — стойка сердечника; 7 — конденсатор; 8 — кнопка выключения зажигания; 9—рычажок прерывателя; 10 — ротор магнето; 11 — неподвижный контакт; 12 —кулачок прерывателя; 13 — пружина; 14 — муфта автоматического изменения угла опережения зажигания; 15 — подвижный контакт.
