Часы-ходики с пружинным заводом
Устройство пружинного заводного механизма часов-ходиков и его работа
Заводной механизм часов с пружинным заводом
(пружина помещена .в барабане) (рис. 54) устроен следующим образом. В
барабане помещен вал так, чтобы он мог свободно двигаться вне
зависимости от барабана. На выступающую поверх передней платины
квадратную часть вала барабана налаживается храповое колесо 1 с
квадратным отверстием. Его укрепляют специальной накладкой — мостиком,
прикрепленной к передней платине винтом. На этой же платине винтом
укреплена храповая собачка 2, прижимающаяся пружиной 3 к храповому
колесу.
Работа заводного механизма происходит следующим образом. При заводке
часов ключом вращается вал барабана с храповым колесом, храповая собачка
скользит по его зубьям» препятствуя обратному движению. При этом витки
пружины плотно наматываются на вал барабана. Когда часы полностью
заведены, усилие пружины передается на вал. Вал не может двигаться, так
как он закрыт храповой собачкой, поэтому усилие
пружины передается на барабан, который в свою
очередь передает движение колесной системе механизма и через нее
маятнику.
Если пружина помещена не в барабане, то заводной механизм устроен
по-иному: барабанное колесо свободно насаживается на вал, на котором
жестко закреплено храповое колесо. Храповое колесо взаимодействует с
храповой собачкой, укрепленной на барабанном колесе при помощи шарнира.
Храповая собачка прижимается к храповому колесу храповой пружиной.
Заводная пружина внутренним своим концом надевается на крючок вала, а
наружный конец при помощи ушка надевается на стойку платины.
# Работа заводного механизма этого устройства происходит следующим
образом: во время заводки часов вал вращается вместе с храповым колесом,
храповая собачка скользит по зубьям храпового колеса (барабанное колесо
не должно вращаться). Витки пружины плотно прилегают к валу. Заведенная
до предела пружина благодаря упругости будет стараться занять свое
первоначальное положение. Но так как внешний ее конец закреплен
неподвижно, то сила упругости пружины вызовет вращение вала барабанного
колеса, а от него получит вращение вся колесная система часов.

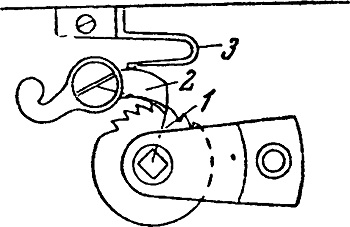

Рис. 54. Заводной механизм стенных часов с
пружинным заводом: 1—храповое колесо;
2—храповая собачка; 3—пружина храпового устройства
