Часы-ходики с пружинным заводом
Устройство механизма и его работа. Часы-ходики (рис. 50) имеют только
механизм хода. Пружина в этих часах может быть помещена в барабан (рис.
51)—полом цилиндре с нарезанными у основания зубьями или вне его (рис.
50). Барабан имеет в центре отверстие, куда вставляют вал. Крышка плотно
закрывает барабан. Внутри, в стенке барабана, посередине-вделан крючок,
на который надевается внешний конец пружины. Внутренний конец пружины
надевается на крючок, находящийся на валу барабана (рис. 52).
Барабанное колёсо, составляющее одно целое с барабаном и являющееся дном
барабана, входит в зацепление со средним колесом (В часах с удлиненным
заводом между барабаном и средним колесом установлено добавочное колесо.
), среднее колесо входит в зацепление с промежуточным колесом, а
промежуточное колесо входит в зацепление со спусковым колесом. Иногда
имеется и секундное колесо. Спусковое коле(со соприкасается и
взаимодействует с узлом якоря, который передает движение маятнику.
Устройство платин и стрелочного механизма аналогично устройству в
часах-ходиках с гиревым заводом.
Маятник здесь подвешен на пружинном подвесе (рис.
50, А и 53). Механизм помещен в деревянный или металлический корпус
различной конфигурации (прямоугольный, круглый).
Рис. 50. Механизм маятниковых часов-ходиков с
пружинным заводом: А—вид сбоку; Б—вид со стороны циферблата

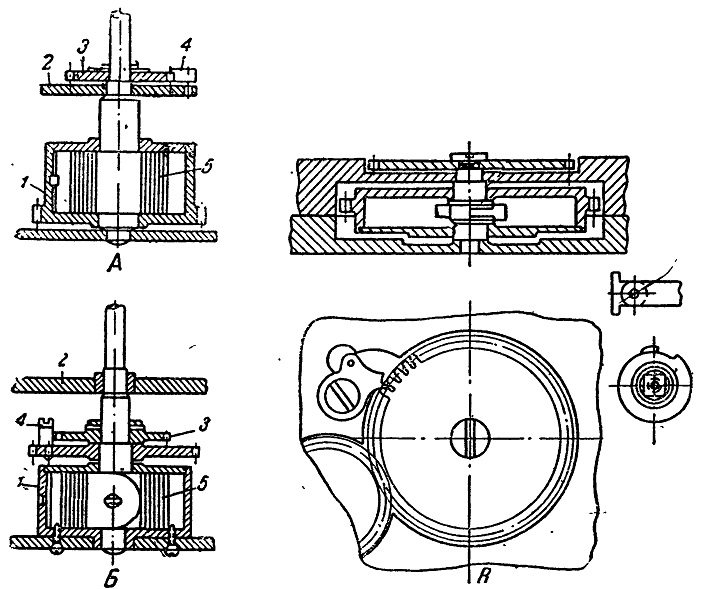

Рис. 51. Типы барабанов
Длительность завода часов-ходиков с пружинным
заводом различна (односуточный, недельный, двухнедельный и т. д.
В часах с пружинным заводом, в отличие от часов С гиревым
заводом, стрелочный механизм работает
следующим образом: минутник, насаженный с трением на выступающую ось
среднего колеса, приводит в движение вексельное
колесо. Вексельное колесо своим трибом входит в зацепление с часовым
колесом, которое насаживается свободно на ту же ось среднего колеса.
В часах, где пружина не помещена в барабане, ее внешний конец
закрепляется на одной из стоек платины специальным ушком, а внутренний
конец надевается на крючок, находящийся на валу барабана. В этом
случае пружина работает более неравномерно и, кроме того, лопнувшая
пружина может вызвать большую поломку и повреждение зубьев колес
механизма, чем пружина, помещенная в барабане.

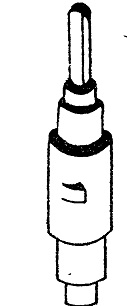

Рис. 52. Вал барабана стенных часов
Рис. 53. А—вилка маятника; Б—пружинный подвес
маятника; В—маятник с составным стержнем; Д—двойной пружинный подвес; Г
и Е—одинарный пружинный подвес
