Стенные часы с гиревым заводом





Ходики с гиревым заводом


В часах с гиревым заводом двигающей силой является сила тяжести гири. Двигающая сила более равномерно передается колесному механизму в гиревом заводе, чем в пружинном: сила тяжести остается одной и той же на протяжении всего завода.

Гиря, стремясь постоянно падать (закон земного тяготения), сообщает вращательное движение цепному колесу (или барабану), через которое перекинута цепь или струна. Цепное колесо передает вращательное движение остальным колесам и сообщает мгновенные толчки-импульсы маятнику, совершающему колебательные движения и тем самым измеряющему время. Стрелочный механизм считает колебания маятника и показывает этот счет в установленных единицах времени — час, минута.

Первым типом таких часов были ходики (рис. 44). Конструкция их примитивная. Корпус составляет часть механизма—платины, которые изготовляли из дерева (дуб, бук). Чтобы уменьшить силу трения вращающихся кончиков осей колес, в платины вставляют медные или латунные втулки. Механизм их состоит из цепного колеса, на блочек которого надевают цепь с подвешенной гирей; промежуточного и спускового колес; узла якоря; маятника, качалки.

Стрелочный механизм состоит из минутника, вексельного и часового колес.





Стрелочный механизм работает следующим образом: на выступающую ось цепного колеса насаживается с трением (с помощью двухлапчатой пружины, чтобы обеспёчить перевод стрелок от руки) вексельное колесо, входящее в зацепление с минутником и часовым колесом. Минутник свободно насаживается на выступающую неподвижную ось, укрепленную на передней платине Вексельный триб входит в зацепление с часовым колесом, которое свободно насаживается на трубку минутника. На выступающие части трубок минутника и часового колеса плотно насаживаются минутная и часовая стрелки, укрепляемые гайкой или штифтом. Такая конструкция ходиков теперь редко встречается.





В' современной конструкции ходиков все детали механизма сделаны из металла. Колесная система такая же, платины изготовляются из железа с латунными футорами или целиком из латуни; корпус из дерева. Для предохранения от пыли с двух сторон корпуса, сделаны стеклянные окна.

Детали часов современных ходиков следующие: циферблат, два стекла, чугунная гиря (или стекло), минутная стрелка, часовая стрелка, маятник, цепь, цепное колесо с насаженным на его ось блочком, промежуточное колесо, спусковое колесо, часовое колесо, вексельное колесо, минутник, задняя платина, передняя платина со стойками, корпус с качалкой, замковая шайба,. ушко для цепи, крючок для гири, гайки, крючки, узел якоря, шайбы.

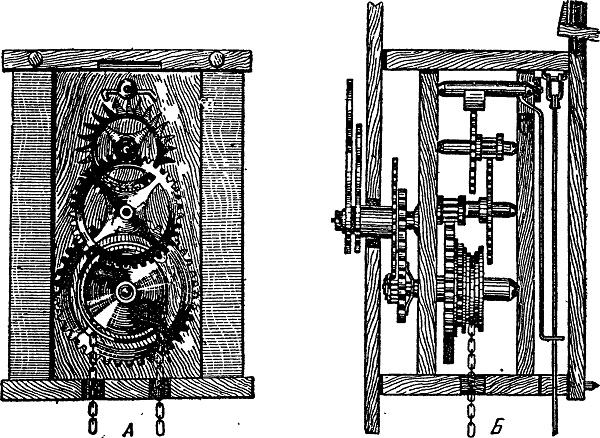

Рис., 44. Механизм ходиков с деревянными платинами:,
А—вид сзади; Б—вид сбоку
