Глава четвертая



УСТРОЙСТВО ЧАСОВОГО МЕХАНИЗМА



Часовой механизм — это механизм, осуществляющий равномерное или равномерно-прерывистое движение. Он состоит из: двигателя, передаточного механизма, спуска, регулятора, стрелочного и заводного механизмов (рис. 35).

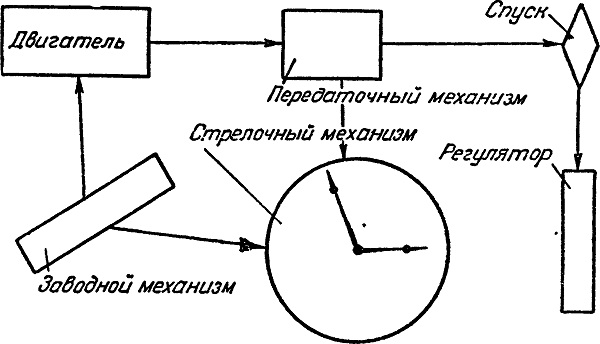

Рис. 35. Схема механических часов




Двигатель — источник энергии, приводящий в движение часовой механизм: гиря, пружина, электроэнергия.

Передаточный механизм — система зубчатых колес, осуществляющая передачу движения от двигателя к спуску.

Спуск — промежуточное звено механизма для периодического освобождения системы зубчатой передачи и сообщения импульсов (толчков) регулятору. Спуск состоит из спускового колеса (анкерное, цилиндрическое) и вилки (узла якоря).

Регулятор — часть механизма, которая совершает колебательное движение: маятник, баланс.

Стрелочный механизм — устройство для отсчета колебаний регулятора, выражающее их сумму в часах, минутах.

Заводной механизм служит для заводки часов и перевода стрелок (в основном в карманных и наручных часах).
