ИНСТРУМЕНТЫ ДЛЯ СМАЗКИ ЧАСОВОГО МЕХАНИЗМА

В настоящее время для распределения масла на рабочих местах применяются масленки, изображенные на

фиг. 95. В углубление агатовой подушки 1 масленки масло вносится стеклянной палочкой из флакона в таком количестве, чтобы его хватило для работы в течение одной смены, но все-таки не более 3/4 объема масленки.

Масленка накрывается крышкой 2, которая без особых усилий должна сниматься одной рукой.

Для внесения масла в часовой механизм применяются маслодозировки различных, строго определенных размеров в зависимости от их назначения.

Маслодозировка вместе с подставкой для нее показана на фиг. 96. Стержень 1 маслодозировки изготовляется из нейзильбера или нержавеющей стали, т. е. из материалов, в очень малой степени подвергающихся окислению, которое могло бы вызвать разложение часовых масел.

На конце стержня 1 маслодозировки имеется лопаточка 2 (фиг. 96 и 97). Коническая форма стержня маслодозировки обеспечивает удержание капли масла на лопаточке, с которой масло переносится из масленки в места, подлежащие смазке.

Для сохранения маслодозировки в чистоте, а также для предохранения ее от света предусмотрена подставка-футляр 3 (фиг. 96).

Снизу в подставке предусмотрена резьбовая пробка 4, закрывающая отверстие. В случае необходимости подставка легко может быть прочищена.

Фиг. 95. Масленки

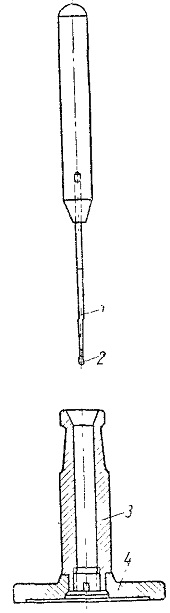

Фиг. 96. Маслодозировка с подставкой.

Фиг. 97. Лопаточки стержня маслодозировки
