ПРОВЕРКА ПОЛОЖЕНИЯ ХВОСТА АНКЕРНОЙ ВИЛКИ ПО ОТНОШЕНИЮ К ДВОЙНОМУ РОЛИКУ С ЭЛЛИПСОМ



Правильное положение хвоста анкерной вилки должно быть таким, чтобы были обеспечены при любом положении механизма вертикальный зазор а (фиг. 86) между верхней поверхностью вилки и нижней поверхностью ведущей чает ролика, вертикальный зазор б между эллипсом и копьем, некоторое выступание эллипса за рожки вилки на величину в, положение копья посредине предохранительной части ролика и зазор г между копьем или колонкой для



него и платиной. Если эти условия не обеспечены, то могут произойти при работе спуска задевания одной детали за другую или нарушения их взаимодействия.

Проверку правильности положения хвоста анкерной вилки нужно производить двумя приемами.





1. Оставив вилку в нижнем положении, подняв баланс и выбрав его вертикальный зазор.

2. Оставив баланс в нижнем положении, подняв вилку и выбрав ее вертикальный и радиальный зазоры.

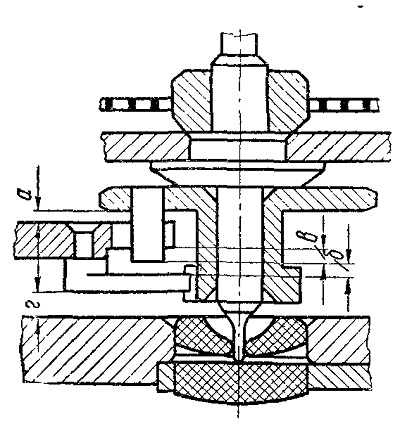

Фиг. 86. Вертикальные зазоры между рожками вилки, копьем, двойным роликом и эллипсом
