ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»

2.

МОНТАЖ ВИЛКИ. УСТАНОВКА ГОРИЗОНТАЛЬНОГО ЗАЗОРА ОСИ ВИЛКИ ЧАСОВ

Рассмотрим выполнение этой работы по элементам. Необходимо прежде всего проверить и обеспечить требуемые радиальные и. вертикальные зазоры цапф оси анкерной вилки в камневых подшипниках. Радиальный зазор цапф оси вилки в отверстиях камней в часах «Победа» и «Звезда» должен быть в пределах от 0,005 до 0,015 мм, в часах «Салют» — от 0,007 до 0,015 мм.

При существующем технологическом процессе этот радиальный зазор можно считать гарантированным. Он обеспечивается высокой точностью выполнения отверстий в камнях и цапф оси анкерной вилки.

Однако нужно иметь в виду, что самый незначительный перекос камня при его запрессовке в платину или анкерный мост может вызвать недопустимое уменьшение этого радиального зазора (фиг. 76).

К такому же уменьшению радиального зазора может привести нарушение соосности отверстий верхнего и нижнего камней анкерной вилки (фиг. 77). Нарушение соосно-сти отверстий камней легко обнаруживается проверкой параллельности к плоскости механизма плеч и хвоста вилки. При этом следует иметь в виду, что нарушение параллельности может также быть следствием неправильной посадки вилки на ее ось. Несмотря на то, что такие нарушения соосности в заводских условиях почти исключены, этот пример приводится для лучшего понимания вопроса.

К уменьшению радиальных зазоров может привести изгиб цапфы оси вилки (фиг. 78), вызванный неосторожным обращением сборщика.

При наличии перекоса оси на величину радиального зазора будет влиять высота отверстия в камне: чем больше высота отверстия камня, тем значительней будет изменение радиального зазора (фиг. 79).

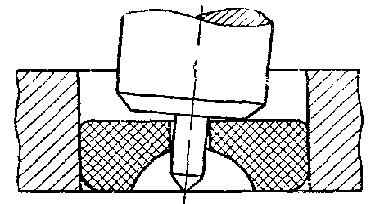

Фиг. 76. Уменьшение радиального зазора между цапфой и камнем при его перекосе.

Фиг. 77. Уменьшение радиальных зазоров между цапфой и камнем при перекосе оси.

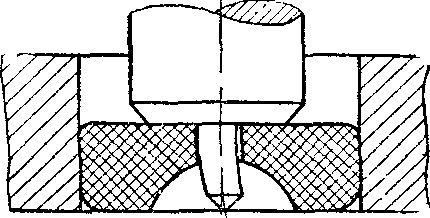

Фиг. 78. Уменьшение радиальных зазоров между цапфой и камнем при изгибе цапфы.

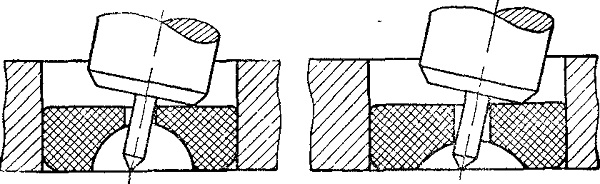

Фиг. 79. Зависимость изменений радиальных зазоров между цапфой и камнем в зависимости от длины отверстия в камне

Наличие конусности у цапф оси и в отверстии камня вызовет изменение радиальных зазоров при перемещении вилки за счет вертикальных зазоров (фиг. 80).

Рассмотрим еще один случай, касающийся установки цапф в опорах. У часовых камней для цапф трибов и оси

анкерной вилки со стороны опорной плоскости около отверстия имеется небольшая фасочка. У цапф осей трибов и анкерной вилки при их обработке обеспечивается прямой угол между цапфой и опорной поверхностью оси (фиг. 81, а). Заметное притупление вершины угла (фиг. 81,'б) считается недопустимым. Однако математически строгую вершину угла получить невозможно. Незначительное притупление всегда имеет место. Если округление у камня мало- или велико в угле у цапфы, то возникает недопустимое положение,

когда ось опирается не на цапфу и не на опорную поверхность, а на скругление угла (фиг. 82, а).

При том положении оси, когда она прижата к камюо, радиального зазора не будет, и стоит удалить ось от камня за счет вертикального зазора оси между камнями, как появится радиальный зазор (фиг. 82, б).

При выполненных таким образом осях или камнях будет возможно' заедание цапф в камнях.

К таким же отрицательным результатам может привести случай, когда не камневое отверстие для цапфы чрезмерно раззенковано или опорная поверхность около цапфы мала. Тогда ось опирается не опорной поверхностью, а фаской (фиг. 83).

Сделаем общие выводы.

Выше было сказано, что благодаря высокой точности изготовления цапф и камней необходимый радиальный зазор гарантирован. Все описанные выше отклонения приводили к уменьшению радиального зазора. Следовательно, если сопряженные размеры камня и цапфы выдержаны, то при монтаже вилки может произойти только уменьшение зазора вследствие погрешностей сборки.

Фиг. 80. Изменение радиальных зазоров между цапфой и камнем при наличии конусности на цапфе

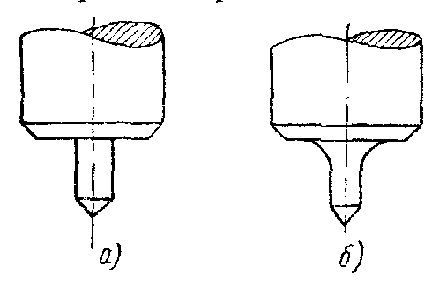

Фиг. 81. Округление вершины прямого угла между цапфой и торцевой опорной поверхностью оси.

Фиг. 82. Изменение радиальных зазоров между цапфой и камнем при округлении вершины угла между цапфой и опорной поверхностью оси.

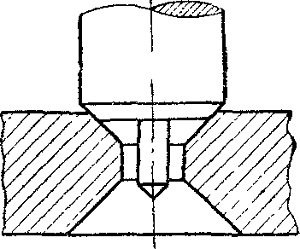

Фиг. 83. Заедание оси в бескамневых подшипниках.
