ВНЕШНЕЕ И ВНУТРЕННЕЕ ПАДЕНИЕ. ШИРОКАЯ И УЗКАЯ СКОБКИ АНКЕРНОГО МЕХАНИЗМА ЧАСОВ




После того, как пятка зуба соскользнула с плоскости импульса палеты, анкерное колесо, ничем не задерживаемое, повернется на небольшой угол. На фиг. 42 показан зуб колеса, покидающий плоскость импульса входной палеты. Зазор n между острием зуба и плоскостью покоя выходной палеты называется внутренним падением.

На фиг. 43 показан зуб, покидающий выходную палету: соответственно зазор n называется внешним падением.

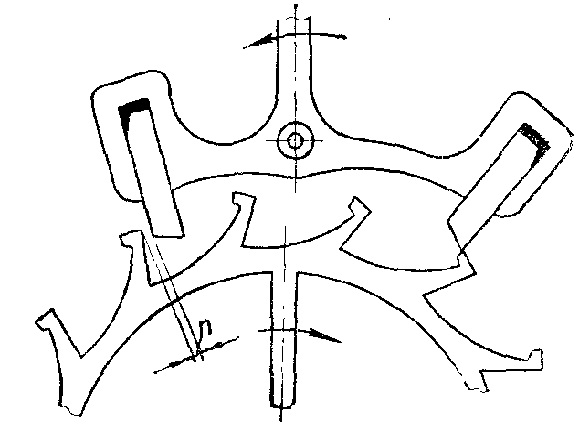

Фиг. 42. Внутреннее падение

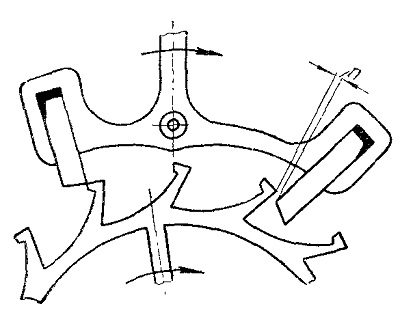

Фиг. 43. Внешнее падение







Практически удобнее судить о величине внутреннего и внешнего падения после того, как оно совершилось.

На фиг. 44 показаны анкерное колесо и вилка в тот момент, когда зуб колеса упал на выходную палету. О величине внутреннего падения будем судить по расстоянию М от пятки зуба, покинувшего входную палету, до заднего ребра этой палеты.

На фиг. 45 изображены анкерное колесо и вилка в момент падения зубца колеса на входную палету.

Величина внешнего падения будет определяться расстоянием от пятки зуба, покинувшего выходную палету, до заднего' ребра этой палеты.

Зазоры М необходимы для того, чтобы палеты свободно пропускали все зубья анкерного колеса при перебрасывании вилки от одного ограничительного штифта к другому.

Величина внугреннего и внешнего падений может изменяться на разных зубьях анкерного колеса в зависимости от степени неравномерности шага колеса, формы пятки и длины плоскости импульса зуба, биения колеса, а также от величины зазоров цапф в камневых подшипниках.



Иногда причиной недопустимых отклонений в величине внутреннего и внешнего падений может явиться несоблюдение расстояния между палетами.



Если внутреннее падение (фиг. 46, а) больше внешнего (фиг. 46,6), то говорят, что скобка широкая, т. е. расстояние между палетами больше положенного. Если же внутреннее падение (фиг. 47, а) меньше внешнего (фиг. 47,б), то говорят, что скобка узкая.





Практически правильность зазоров М определяют, поставив анкерное колесо острием зуба на плоскость покоя палеты около ее переднего ребра. При этом благодаря отходу анкерного колеса назад расстояние между пяткой зуба и задним ребром палеты будет наименьшим, и

можно будет судить, достаточным ли является внешнее или внутреннее падение для того, чтобы палеты пропускали все зубья анкерного колеса.

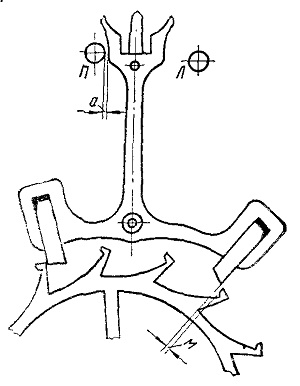

Фиг. 44. Зазор между пяткой зуба и задним ребром входной палеты.

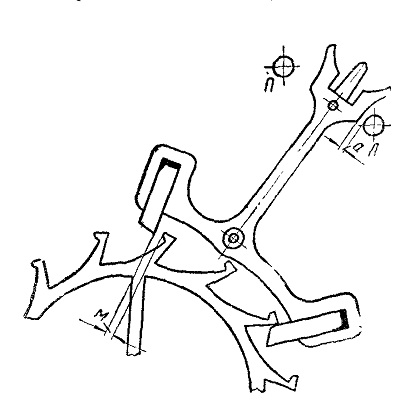

Фиг, 45. Зазор между пяткой зуба и задним ребром выходной палеты

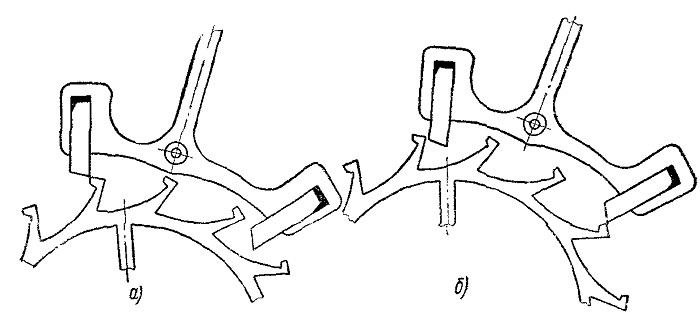

Фиг. 46. Широкая скобка.

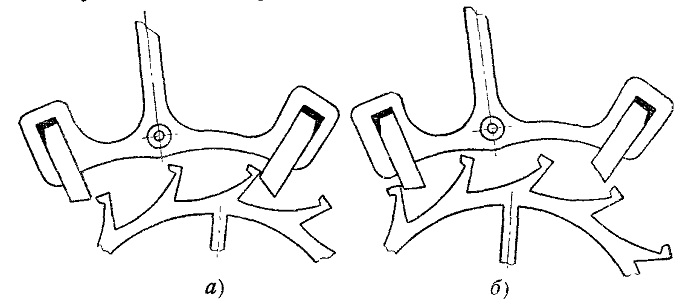

Фиг. 47. Узкая скобка.
