ПОДЪЕМ ВИЛКИ НА ПАЛЕТЕ И НА ЗУБЕ

Вновь вернемся к рассмотрению часового механизма или модели спуска. При проверке углов покоя и наличия притяжки па зубьях, анкерного колеса можно было заметить, что стоит только принудительно, преодолевая притяжку, отодвинуть анкерную вилку от ограничительного штифта настолько, чтобы острие зуба сошло с плоскости покоя палеты и оказалась на ее плоскости импульса, как анкерная вилка быстрым скачком перекидывается к противоположному ограничительному штифту.

Рассмотрим на механизме, а затем на фигурах, как это получается.

Будем медленно' поворачивать анкерную вилку от ограничительного штифта, вставив острие деревянной палочки в паз вилки для эллипса. Острие зуба колеса пройдет плоскость покоя палеты, попадет на плоскость импульса палеты и начнет скользить по этой плоскости, поворачивая вилку за счет энергии заводной пружины.

Заметим, что по плоскости импульса палеты скользит только острие зуба колеса; соприкосновение всей плоскости
импульса зуба колеса по плоскости импульса палеты не имеет места (фиг. 40).

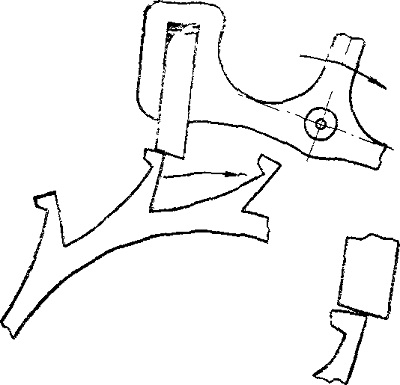

Фиг. 40. Передача импульса на палете.

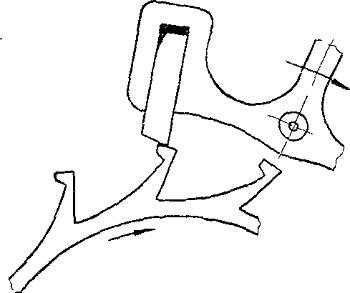

Фиг. 41. Передача импульса на зубе.

Данное явление особенно трудно заметить в конце прохождения острием зуба плоскости импульса на входной палете, так как линии плоскостей импульса зуба и колеса почти сливаются в одну прямую.

За время прохождения острием зуба от начала плоскости импульса палеты до ее конца анкерное колесо поворачивается на некоторый угол, который назовем углом импульса на палете. Соответственное движение вилки назовем подъемом вилки на палете.

Когда острие зуба колеса пройдет всю плоскость импульса палеты, то плоскость импульса зуба колеса начнет скользить по заднему ребру палеты (фиг. 41). Зуб анкерного колеса будет продолжать поворачивать вилку в том же направлении до тех пор, пока пятка зуба не соскользнет с заднего ребра палеты. При этом колесо повернется на угол, который назовем углом импульса на зубе, а соответствующее движение вилки назовем подъемом вилки на зубе.

Сумма углов, проходимых вилкой при подъеме на палете и на зубе, называется подъемом вилки.
