ВЗАИМОДЕЙСТВИЕ АНКЕРНОГО КОЛЕСА И ВИЛКИ ЧАСОВ

ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»

IV.

ВЗАИМОДЕЙСТВИЕ АНКЕРНОГО КОЛЕСА И ВИЛКИ ЧАСОВ

Для того, чтобы представить себе работу анкерного спуска в часовом механизме, будем разбирать по отдельности все моменты его действия.

Будем считать, что читатель располагает часовым механизмом, над которым он может экспериментировать. Очень хорошо иметь действующую модель анкерного спуска.

ПОЛНЫЕ УГЛЫ ПОКОЯ

Возьмем незаведенный часовой механизм. Спуск его собран. Баланс и балансовый мост удалены.

Заведем часовой механизм примерно на два оборота барабана. Число оборотов определим по вращению барабанного колеса. Хвост анкерной вилки окажется около одного из ограничителей.

Острие зуба колеса будет лежать на плоскости покоя входной или выходной палеты, оказывая на нее некоторое давление, передаваемое колесной системой механизма от заводной пружины. Эти положения показаны на фиг. 29 для входной палеты и на фиг. 30 — для выходной палеты.

Проведем две прямые линии: одну через ось вилки — острие зуба, другую через ось вилки — переднее ребро палеты. Эти линии (фиг. 29 и 30) образуют углы А, называемые полными углами покоя. Углы покоя обычно бывают не более 3° у наручных и не более 2° — у карманных часов.

На практике полный угол покоя определяют по величине расстояния а от острия зуба колеса до переднего ребра палеты по ее плоскости покоя (фиг. 31). Эта величина, характеризующая угол покоя, выраженная в долях ширины палеты, должна быть не более 1/3 ширины палеты у наручных часов и не более 1/4 у карманных. Если величина а сравнительно велика, то говорят, что спуск глубокий, если величина а мала, то говорят, что спуск мелкий. При мелком спуске имеется опасность проскакивания зубьев анкерного колеса. Величины углов покоя на входной и выходной палетах должны быть одинаковы.

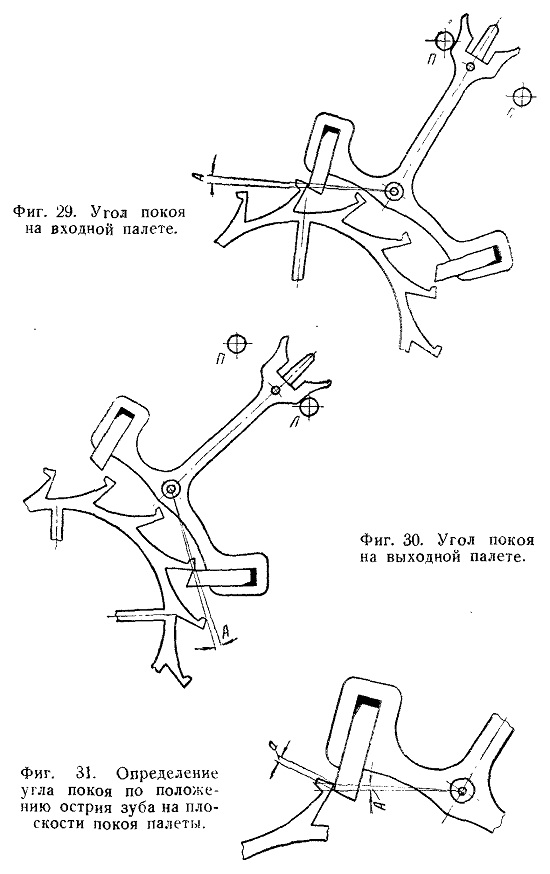

Фиг. 29. Угол покоя на входной палете

Фиг. 30. Угол покоя на выходной палете.

Фиг. 31. Определение угла покоя по положению острия зуба на плоскости покоя палеты.
