НАСТЕННЫЕ ЧАСЫ БЕЗ БОЯ (УСТРОЙСТВО МЕХАНИЗМА)





Узел спуска настенных часов без боя







Узел спуска служит для передачи импульса маятнику и со" стоит из якоря вилки и ходового колеса.



Вилка (рис. 41) служит связным звеном между маятником и ходовым колесом и состоит из вилки, скобы и оси с цапфами.

Вилка имеет разрез, в который вставляется стержень маятника. Концы скобы (якоря) называются плечами (входным и выходным), которые во время работы соприкасаются с зубьями ходового колеса.



Ходовое колесо состоит из колеса с своеобразной формой зубьев, трибки и оси. Ходовое колесо передает движение от колесной передачи вилке.

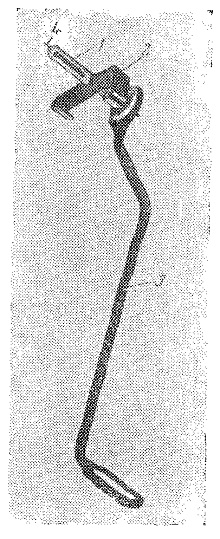

Рис. 41. Вилка:
1 — ось вилки; 2 — скоба; 3 — вилка; 4 — цапфа
