Разборка кварцевых наручных часов с механизмом 2460





1. Надеть антистатический браслет

2. Снять крышку (дно) 1 (рис. 140)

3. Снять прокладку корпуса 2

4. Отвернуть и снять винты 3 скобы крепления

5. Снять скобы крепления 4

6. Отвернуть и снять винт 5 (рис. 141) токосъемника бокового

7. Снять токосъемник боковой 6

8. Вынуть источник питания 7

9. Вынуть прокладку источника питания 8

10. Вынуть вал переводной из механизма

11. Снять ободок (рис. 158)

12. Вынуть механизм из корпуса

13. Установить вал переводной в механизм (рис. 159)

14. Снять стрелку секундную

15. Снять стрелку минутную

16. Снять стрелку часовую

17. Отвернуть на 1,5-2 оборота винты циферблата

18. Снять циферблат

19. Отвернуть и снять винты блока календаря (рис. 160)

20. Снять блок календаря

21. Отвернуть и снять винты накладки указателя чисел месяца (рис. 161)

22. Снять накладку указателя чисел месяца

23. Снять указатель чисел месяца

24. Снять пружину фиксатора

25. Снять платину календаря

26. Снять колесо часовое 24 (рис. 146)

27. Снять фольгу 25

28. Снять колесо календаря с трибом 26

29. Снять шайбу рычага корректора 27

30. Снять рычаг корректора 28

31. Отвернуть и снять винты 29,30 блока кварцевого генератора (рис. 147)

32. Снять блок кварцевого генератора 31

33. Снять токосъемник нижний 32

34. Отвернуть и снять винты 33 экрана (рис. 148)

35. Снять экран 34

36. Отвернуть и снять винт 35 катушки

37. Снять катушку 36

38. Отвернуть и снять винт 37 пластины стопорения

39. Снять пластину стопорения 38

40. Отвернуть и снять винт 39 моста колесной передачи (рис. 149)

41. Снять мост колесной передачи 40

42. Снять колесо секундное 41

43. Снять колесо промежуточное 42

44. Снять колесо передаточное 43

45. Снять ротор 44

46. Отвернуть и снять винт 45 статора (рис. 150)





47. Снять статор 46

48. Отвернуть и снять винт 47 моста колеса минутного (рис. 151)

49. Снять мост колеса минутного 48

50. Снять колесо минутное 49

51. Снять колесо центральное 50

52. Отвернуть и снять винты 51 моста колеса переводного (рис. 152)

53. Снять мост колеса переводного 52

54. Снять рычаг колеса переводного 53

55. Снять колесо переводное 54

56. Отвернуть и снять винты 55 фиксатора рычага переводного (рис. 153)

57. Снять фиксатор 56 рычага переводного

58. Снять рычаг 57 муфты кулачковой

59. Снять рычаг переводной 58

60. Вынуть вал переводной 59

61. Вынуть муфту кулачковую 60

62. Передать детали и сборочные единицы в промывку.

ВНИМАНИЕ!

При работе с блоком кварцевого генератора и шаговым двигателем следует пользоваться только латунным пинцетом.

В разделе показаны только моменты разборки календарного устройства, которые отличаются от разборки часов 2450 с двойным календарем.

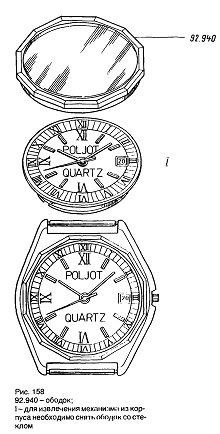

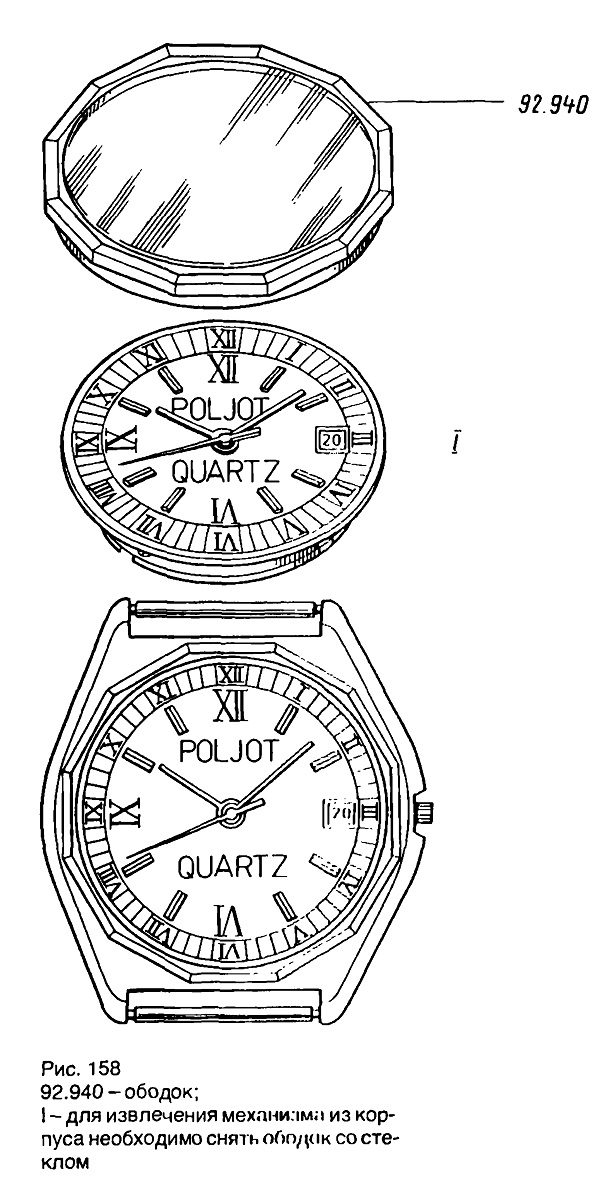

Рис. 158

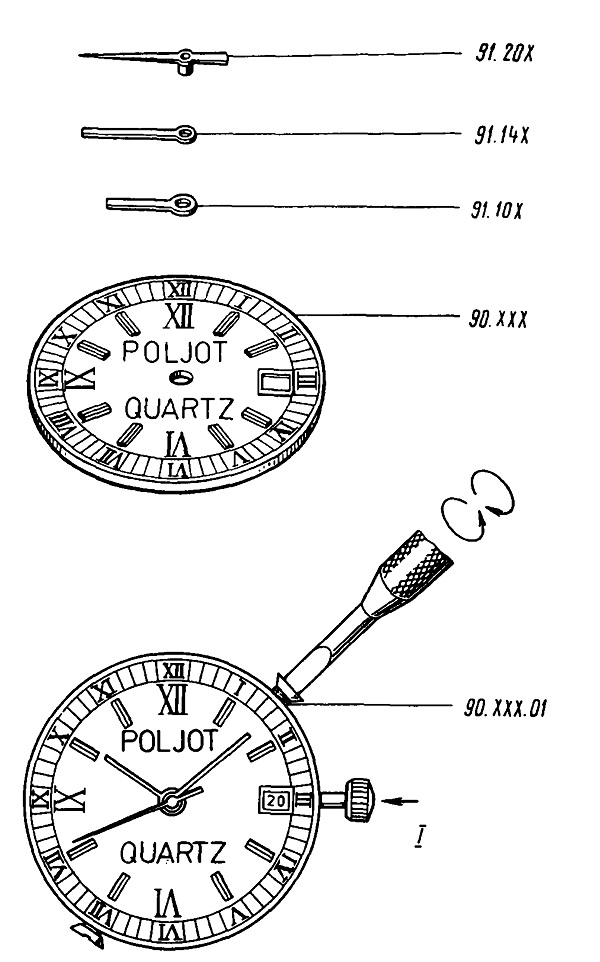

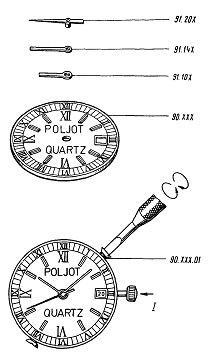

Рис. 159
90.XXX - циферблат; 90.XXX.01. - винт циферблата; 91.1 ОХ - стрелка часовая; 91.14Х-стрелка минутная; 91.20X - стрелка секундная; I - установить вал переводной в механизм Примечание: отвернуть винты крепления циферблата на 1,5-2 оборота и после снятия циферблата довернуть винты до упора

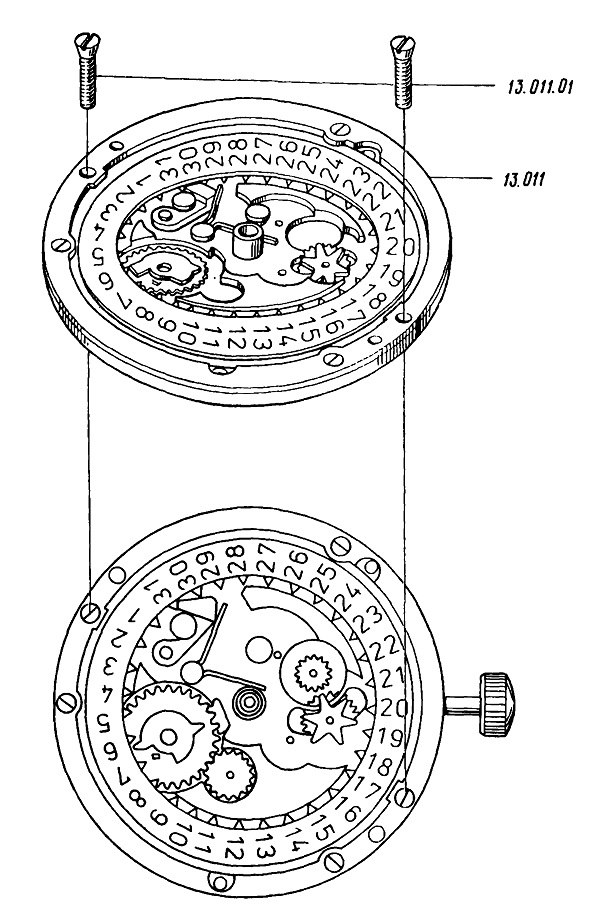

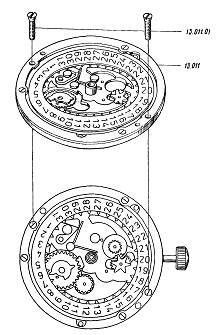

Рис. 160
13.011 - блок календаря; 13.011.01 — винт блока календаря.

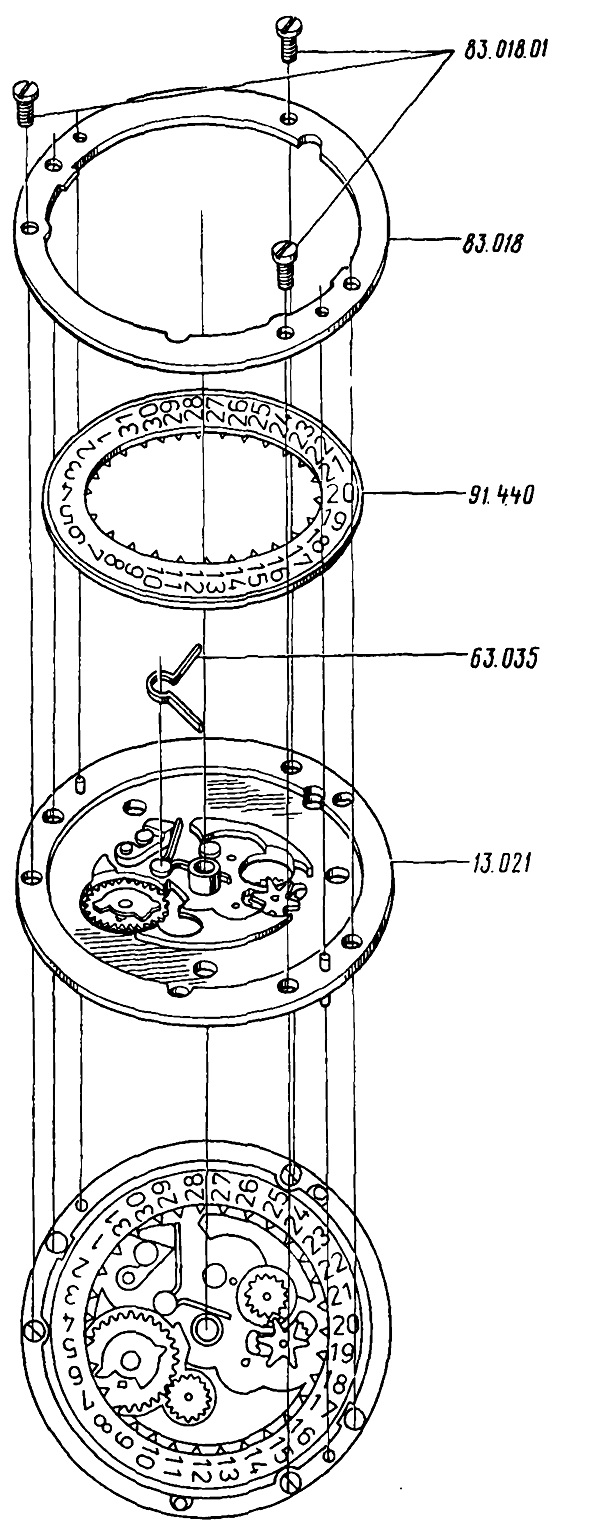

Рис. 161
