Возможные неисправности механизма перевода стрелок кварцевых наручных часов 1656А

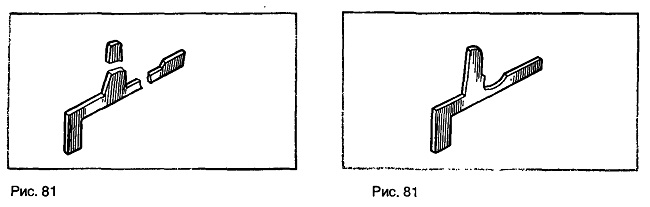

| Выпадает вал переводной. Дефект пластины или накладки Заменить пластину или накладку. |
Не допускаются механические повреждения деталей и сборочных единиц. |

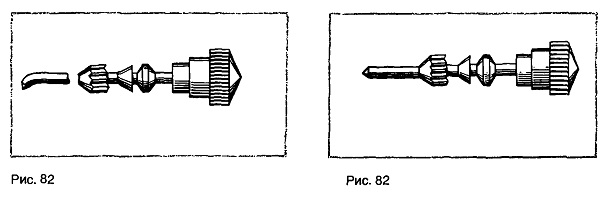

| Отсутствует перевод стрелок или слышен треск при переводе
стрелок. Сломан вал переводной. Тугой момент фрикциона. Сломан зуб переводного колеса. Заменить вал переводной, заменить переводное колесо. |
Не допускаются механические повреждения деталей и сборочных
единиц, влияющие на взаимодействие деталей и сборочных единиц. Момент фрикциона должен обеспечивать плавный перевод стрелок. |

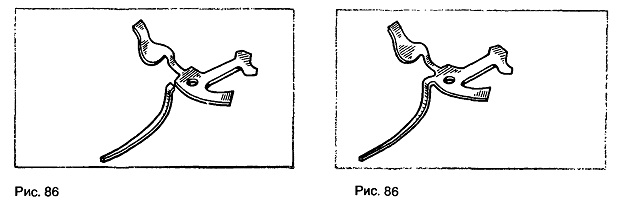

| Нарушены осевые и радиальные зазоры деталей и сборочных
единиц колесной системы. Установить зазоры или заменить детали и сборочные единицы. Отсутствует свободное извлечение вала переводного из механизма Сломан рычаг переключения. Заменить рычаг переключения. |
При выборке осевых и радиальных зазоров деталей и сборочных
единиц между ними должны быть гарантированные расстояния. Не допускаются механические повреждения деталей и сборочных единиц. |

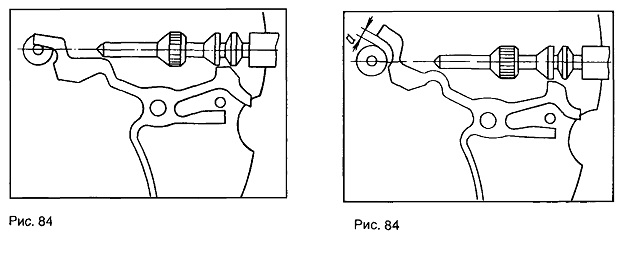

| Рычаг обнуления заклинил колесную систему в исходном
положении вала переводного. Деформация рычага обнуления. Нет зазора между консолью рычага обнуления и центральной втулкой в исходном положении вала переводного. Заменить рычаг обнуления. |
В исходном положении вала переводного должен быть зазор „а"
между консолью рычага обнуления и центральной втулкой. В положении „перевод стрелок4' консоль рычага обнуления должна перекрывать втулку центральную на 1/3 диаметра отверстия. |

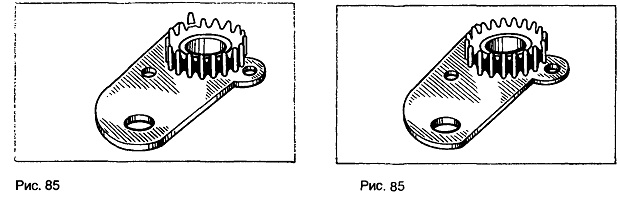

| Отсутствует зацепление триба вала переводного с колесом
переводным. Сломан зуб переводного колеса. Произвести замену переводного колеса. |
Не допускаются механические повреждения переводного колеса, влияющие на взаимодействие деталей и сборочных единиц. |

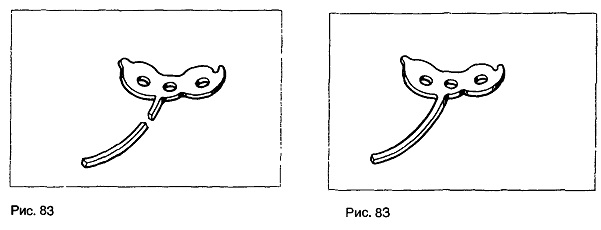

| Сломан рычаг обнуления. Произвести замену рычага обнуления. |
Не допускаются механические повреждения деталей и сборочных единиц. |

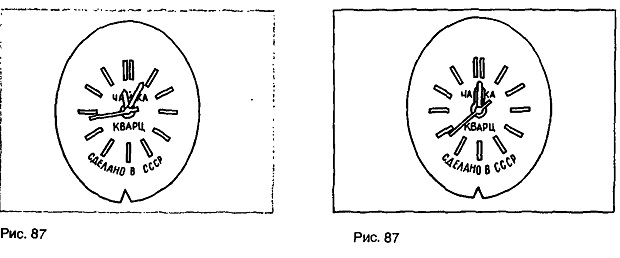

| Мал момент фрикциона колеса центрального с трибом стрелки
минутной. Заменить колесо центральное с трибом стрелки минутной. Наличие механических повреждений, загрязнение деталей колесной системы. Промыть механизм. Рассогласованность часовой и минутной стрелок (распрессовались на посадочных местах). Стрелки перепрессовать, в случае невозможности перепрессовки - заменить. Несогласованность показаний стрелок. Слабая или непараллельная посадка стрелок. Заменить или перепрессовать стрелки. Недосажен циферблат. Досадить циферблат. |
Момент фрикциона должен обеспечивать плавный перевод
стрелок. Не допускаются механические повреждения деталей и сборочных единиц. Показания стрелок часовой и минутной должны быть согласованы между собой. Не допускается задевание стрелок между собой, за циферблат и стекло корпуса. Показания стрелок часовой и минутной должны быть согласованы между собой. При совмещении стрелки минутной с две-надцатичасовой отметкой шкалы циферблата отклонение часовой стрелки от этой отметки должно быть не более половины минутного деления- |

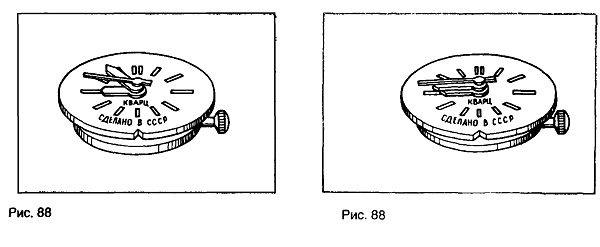

| Непараплельность стрелок циферблату.
|
Посадка стрелок должна быть с натягом. Стрелки должны быть
параллельны циферблату и между собой. Не допускается задевание стрелок друг за друга, за циферблат и за стекло корпуса. |
