Сборка кварцевых наручных часов с механизмом 1656А

Места смазки, марки масел и номера маслодозировок даны в таблице 10 и на рис. 75-80. Допустимые величины зазоров в механизме приведены в таблице 11.

Перед установкой деталей и сборочных единиц часов необходимо проверить их внешний вид. Бракованные детали и сборочные единицы заменить.

Установить платину в подставку циферблатной стороной вниз.

Проверить внешний вид ШД. На поверхности ШД не допускаются вмятины, царапины, забоины, нарушение изоляции. На трибе ротора не должно быть ворса, стружки. При необходимости производить чистку ваку-умированием.

Установить: шаговый двигатель:
винт ШД и привернуть.

Смазать: паз платины под пластину (рис. 78, поз. 14); штифт

платины, фиксирующий пружинящие консоли рычагов (рис. 80, поз. 18);

посадочные колонки под рычаги (рис. 79, поз. 16; рис. 80, поз. 16-17).

Установить: пластину;

рычаг переключения; рычаг обнуления; накладку;

винт накладки и привернуть.

Смазать (рис. 76, поз. 9; рис. 78, поз. 15) и установить вал переводной. Проверить положение обнуляющей консоли рычага обнуления в рабочем положении и в положении „перевод стрелок" (см. рис. 84).

Установить: вал переводной в рабочее положение (переключение вала переводного запрещено до установки БКГ).

Смазать: торец центральной втулки платины (рис. 75, поз. 6, 7; рис.

77, поз. 11);

отверстие платины под цапфу колеса промежуточного (рис. 75, поз. 8);

цапфу колеса секундного (рис. 75, поз. 2).

Установить: колесо секундное;

колесо передаточное; колесо промежуточное; мост колесной передачи;

винт моста колесной передачи (2 шт.) и привернуть. Смазать: камневые и бескамневые опоры колесной системы (рис.

75, поз. 1,3, 4; рис. 77, поз. 10,12).

Проверить: осевые зазоры колес;

исправность шагового двигателя.

Установить: прокладку на штифт накладки;

токосъемник нижний на прокладку; блок кварцевого генератора; экран;

винты экрана (4 шт.) и привернуть.

Проверить: ток, потребляемый часами;

Измерить величину тока, потребляемого часами, в режиме работы и в режиме обнуления.

Установить: механизм в подставку циферблатной стороной вверх; колесо минутное.

Смазать: ось колеса переводного в мосте колеса переводного (рис.

77, поз. 13).

Установить: мост колеса переводного;

винт моста колеса переводного и привернуть.

Смазать: фрикцион колеса центрального (рис. 75, поз. 5);

наружную посадочную часть центральной втулки (рис. 75, поз. 6).

Установить: колесо центральное.

Проконтролировать перевод стрелок.

Установить: колесо часовое с фольгой; циферблат.

Привернуть винт циферблата.

Установить: стрелку часовую;

стрелку минутную; стрелку секундную.

Произвести контроль согласованности и параллельности стрелок.

Установить платину в подставку циферблатной стороной вниз. Проверить пригодность источника питания.

Установить: источник питания (знаком „+" вверх); токосъемник боковой; винт токосъемника бокового и привернуть.

Проверить работоспособность БКГ.

Проверить суточный ход часов и отрегулировать его.

Вынуть вал переводной из механизма.

Установить: механизм в корпус часов;

вал переводной, отодвинув пинцетом пластину; крышку (дно) с прокладкой корпуса кольцевой.

Передать часы на контроль.

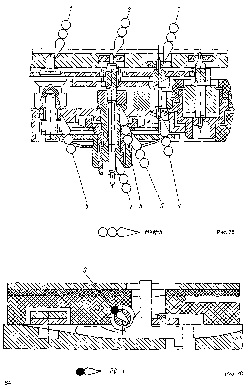

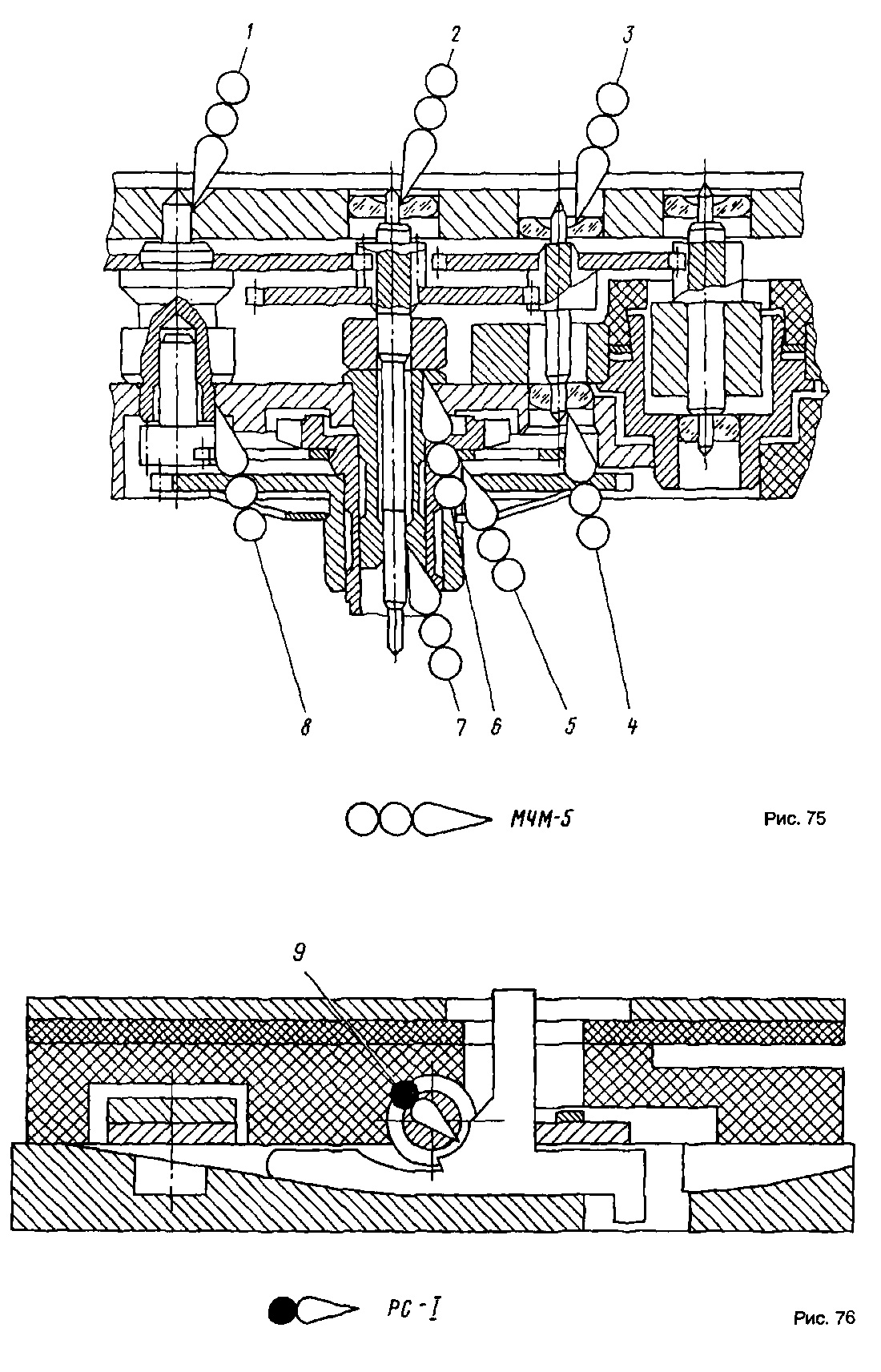

Рис. 75-76

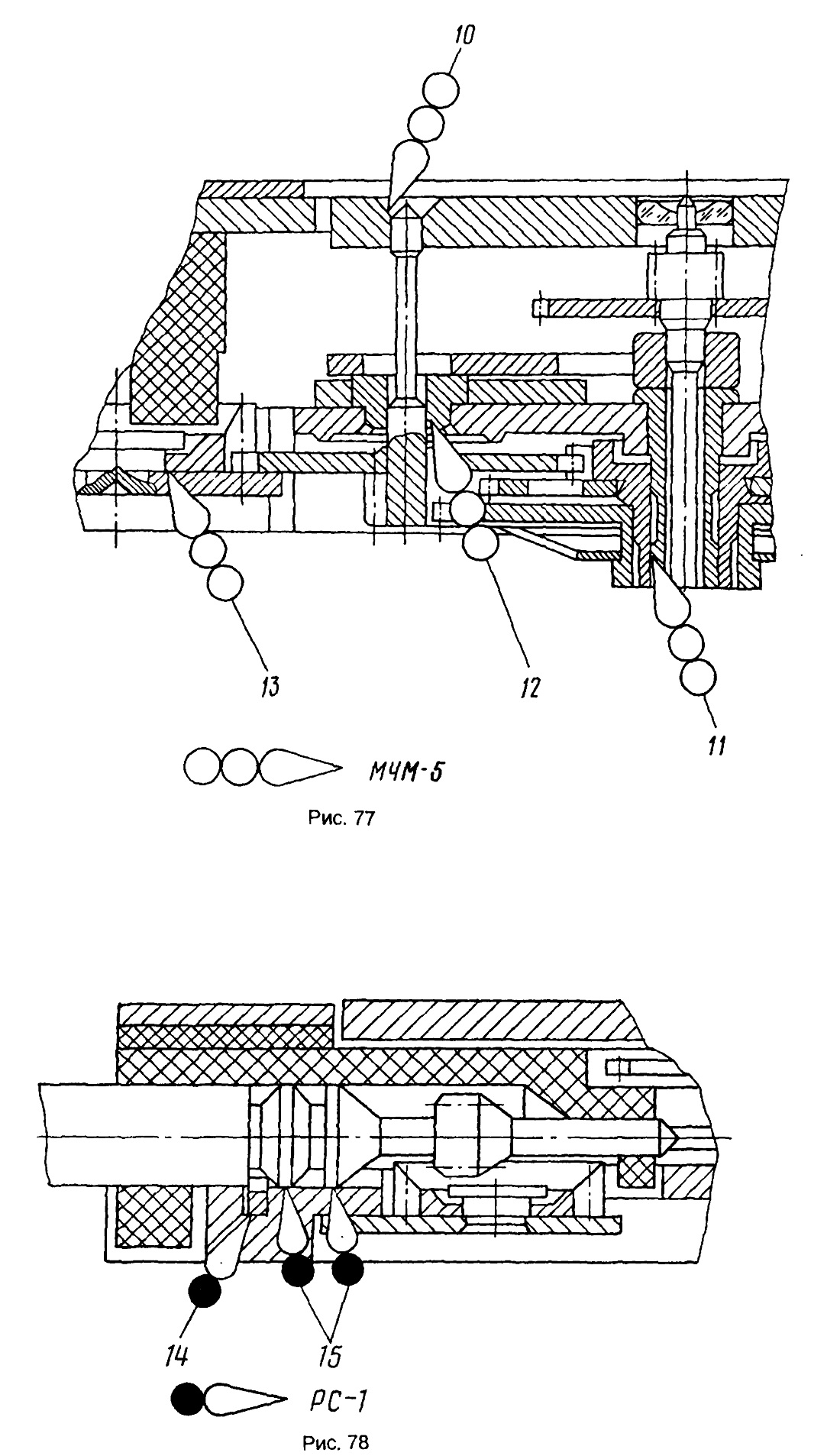

Рис. 77-78

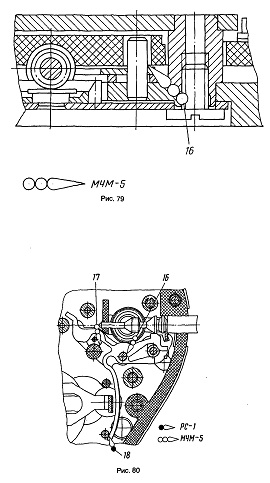

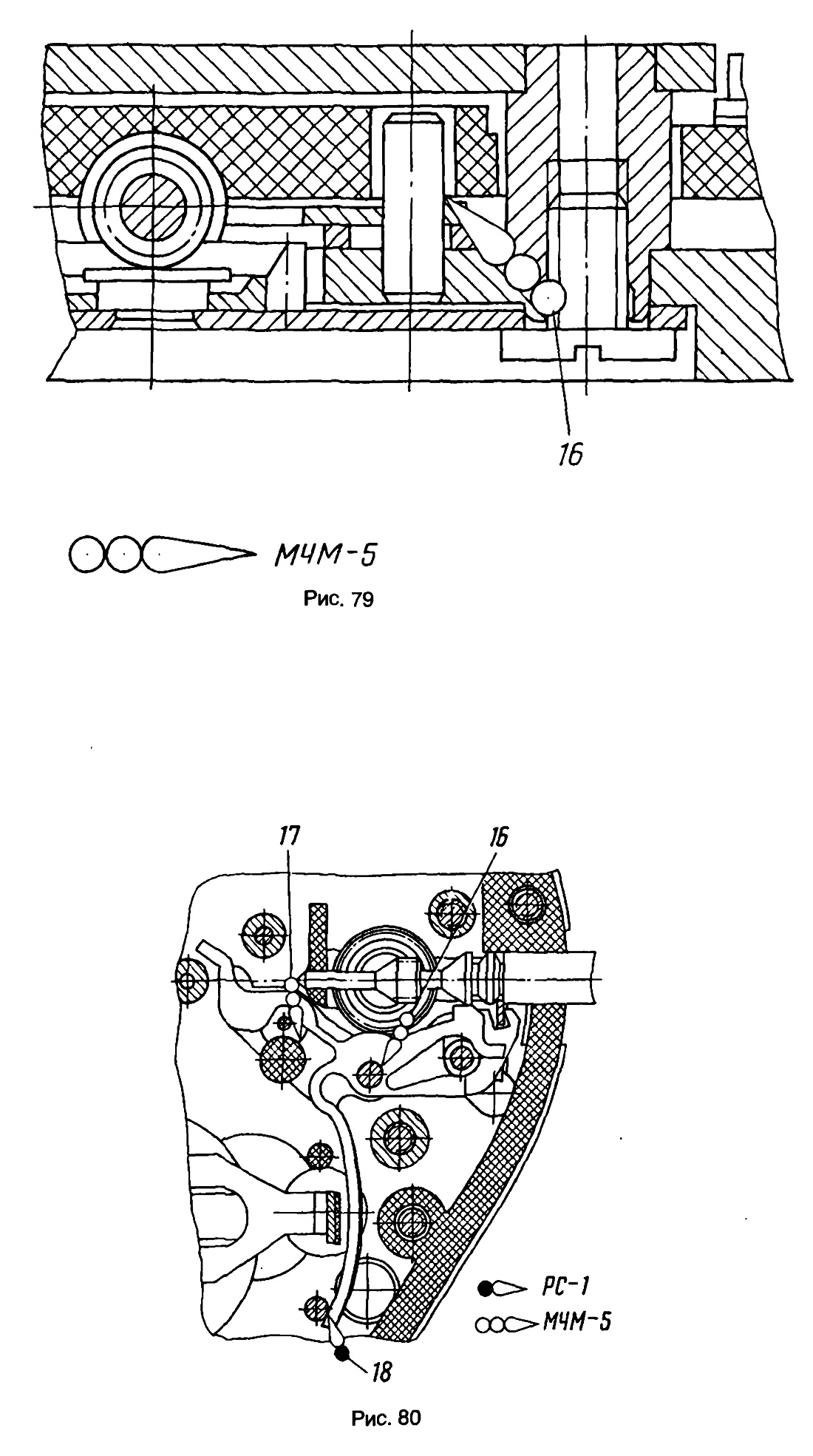

Рис. 79-80
