Разборка кварцевых наручных часов с механизмом 1656А

1. Надеть антистатический браслет

2. Открыть и снять крышку (дно) 1 (рис. 66)

3. Снять прокладку корпуса кольцевую 2

4. Снять крышку внутреннюю 3

5. Отвернуть и снять винт 4 токосъемника бокового

6. Снять токосъемник боковой 5

7. Вынуть источник питания 6

8. Отвернуть и снять винты 7 блока кварцевого генератора (рис. 67)

9. Отвернуть и снять винт 8 экрана

10. Снять экран 9

11. Снять блок кварцевого генератора 10

12. Снять токосъемник нижний 11

13. Снять прокладку источника питания 12

14. Вынуть вал переводной из механизма (рис. 68)

15. Вынуть механизм из корпуса

16. Снять стрелку секундную 13 (рис. 69)

17. Снять стрелку минутную 14

18. Снять стрелку часовую 15

19. Отвернуть на 1,5-2 оборота винт 16 циферблата

20. Снять циферблат 17

21. Снять колесо часовое 19с фольгой 18 (рис. 70)

22. Снять колесо центральное 20

23. Отвернуть и снять винты 21 моста колесной передачи (рис. 71)

24. Снять мост колесной передачи 22

25. Снять колесо промежуточное 23

26. Снять колесо передаточное 24

27. Снять колесо секундное 25

28. Отвернуть и снять винт 26 накладки (рис. 72)

29. Снять накладку 27

30. Снять рычаг обнуления 28

31. Снять рычаг переключения 29

32. Снять пластину 30 (рис. 73)

33. Отвернуть и снять винт 31 шагового двигателя

34. Снять шаговый двигатель 32

35. Отвернуть и снять винт 33 моста колеса переводного (рис. 74)

36. Снять мост 34 колеса переводного

37. Снять колесо минутное 35

38. Передать детали и сборочные единицы в промывку.


ВНИМАНИЕ!

При работе с блоком кварцевого генератора и шаговым двигателем следует пользоваться только латунным пинцетом.

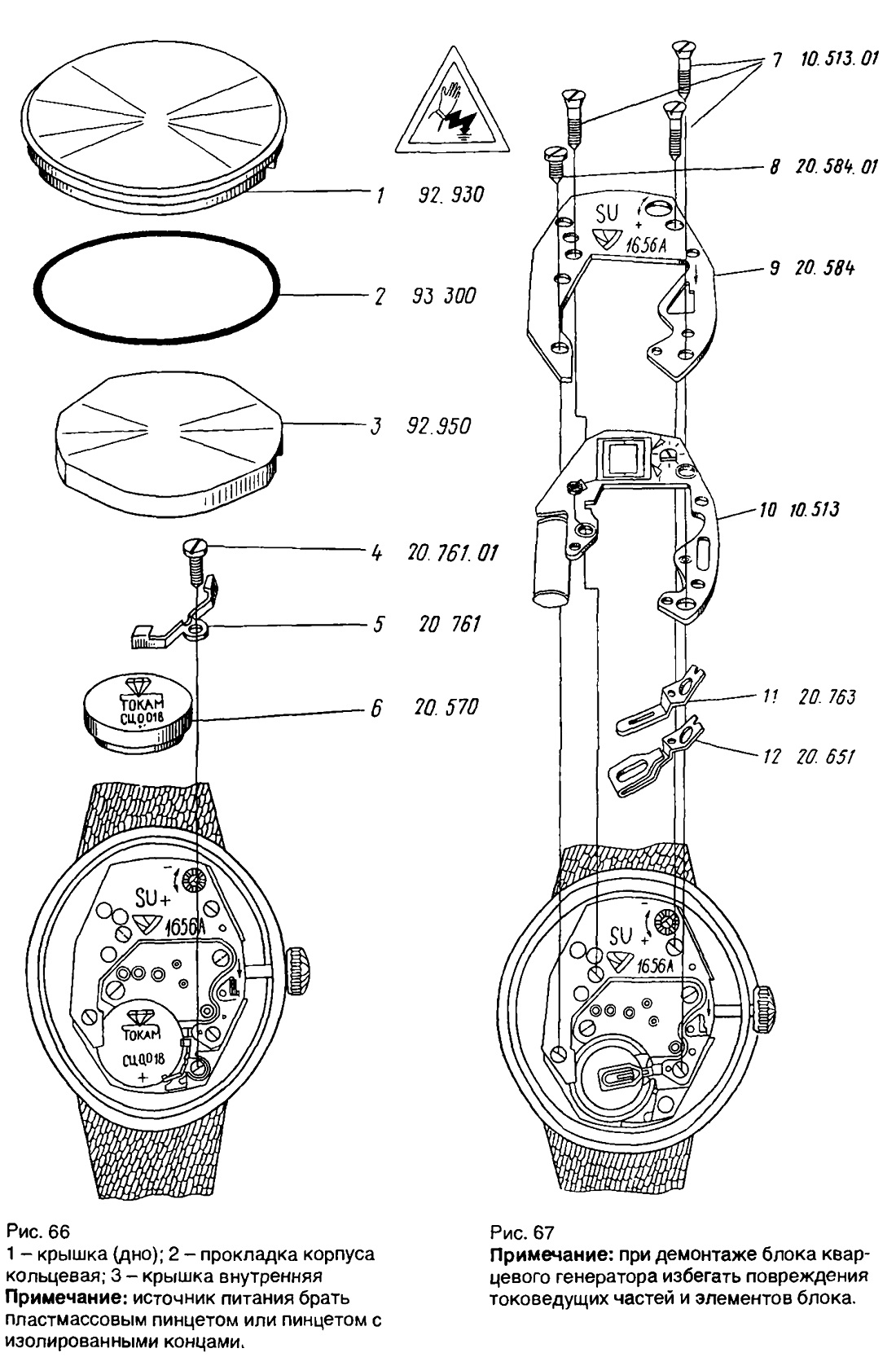

Рис. 66
1 - крышка (дно); 2 - прокладка корпуса кольцевая; 3 - крышка внутренняя Примечание: источник питания брать пластмассовым пинцетом или пинцетом с изолированными концами.

Рис. 67
Примечание: при демонтаже блока кварцевого генератора избегать повреждения токоведущих частей и элементов блока.

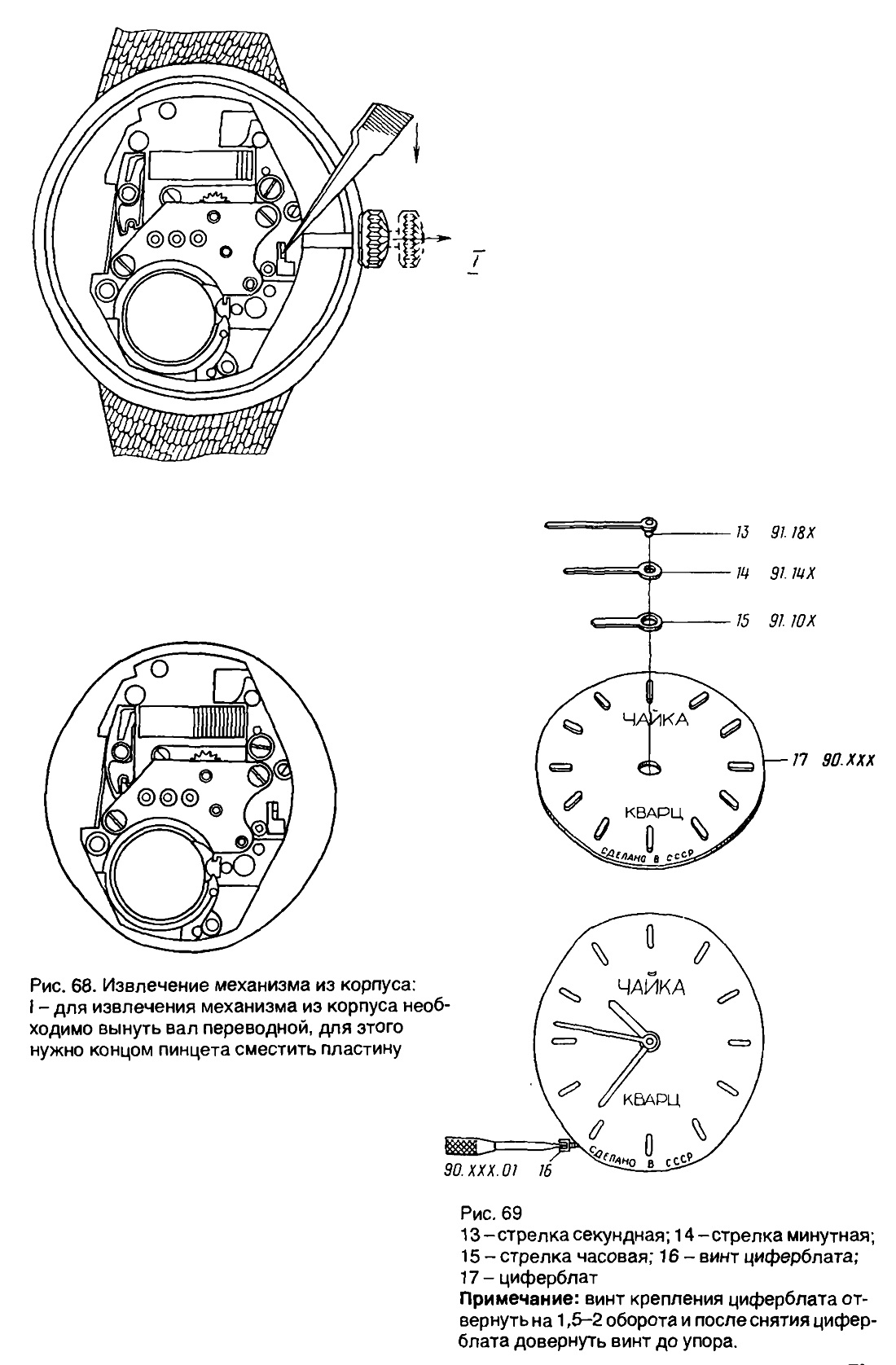

Рис. 68. Извлечение механизма из корпуса:
I - для извлечения механизма из корпуса необходимо вынуть вал переводной, для этого нужно концом пинцета сместить пластину

Рис. 69
13 - стрелка секундная; 14 - стрелка минутная; 15 - стрелка часовая; 16 - винт циферблата;
17 - циферблат
Примечание: винт крепления циферблата отвернуть на 1,5-2 оборота и после снятия циферблата довернуть винт до упора.

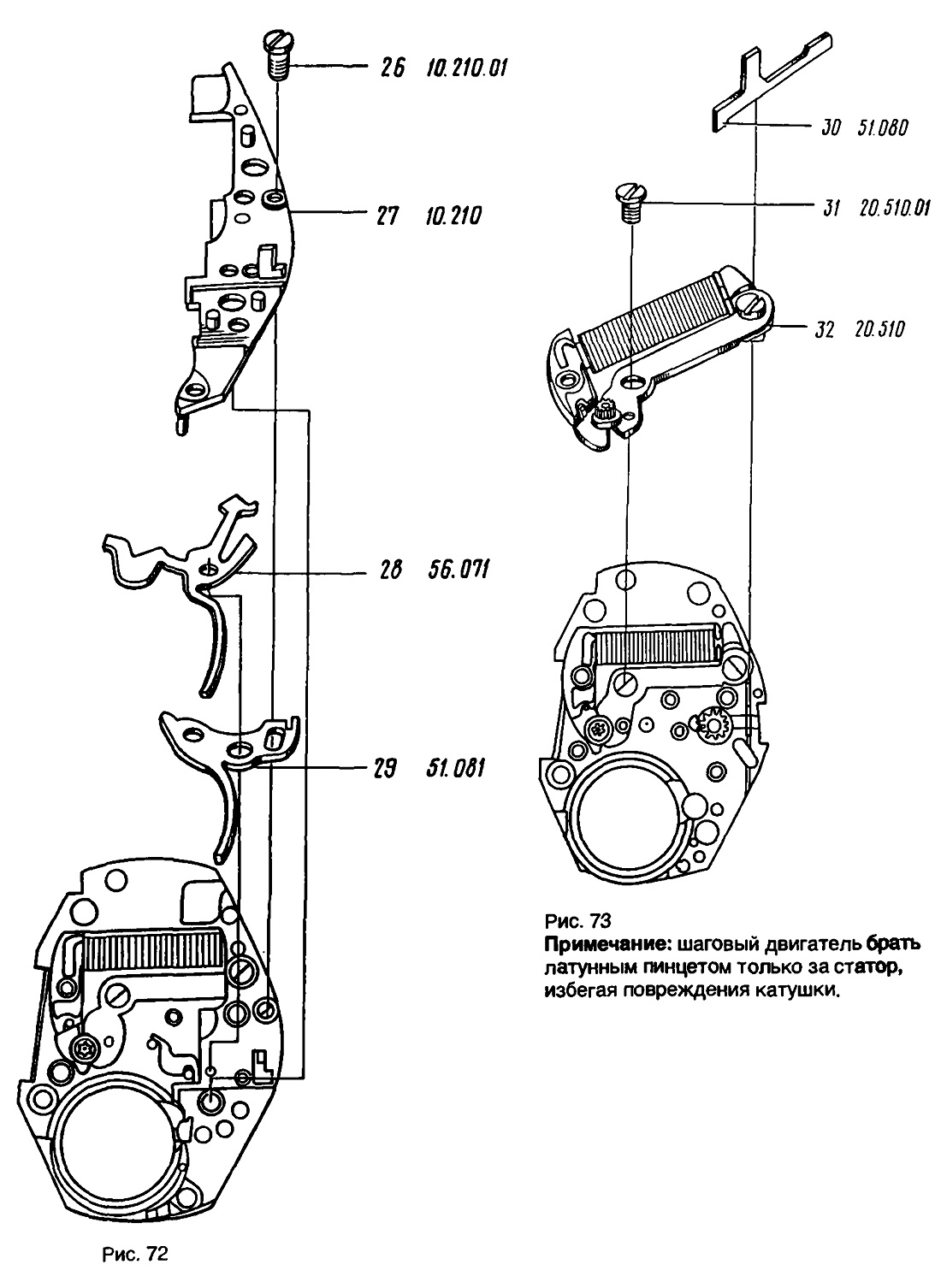

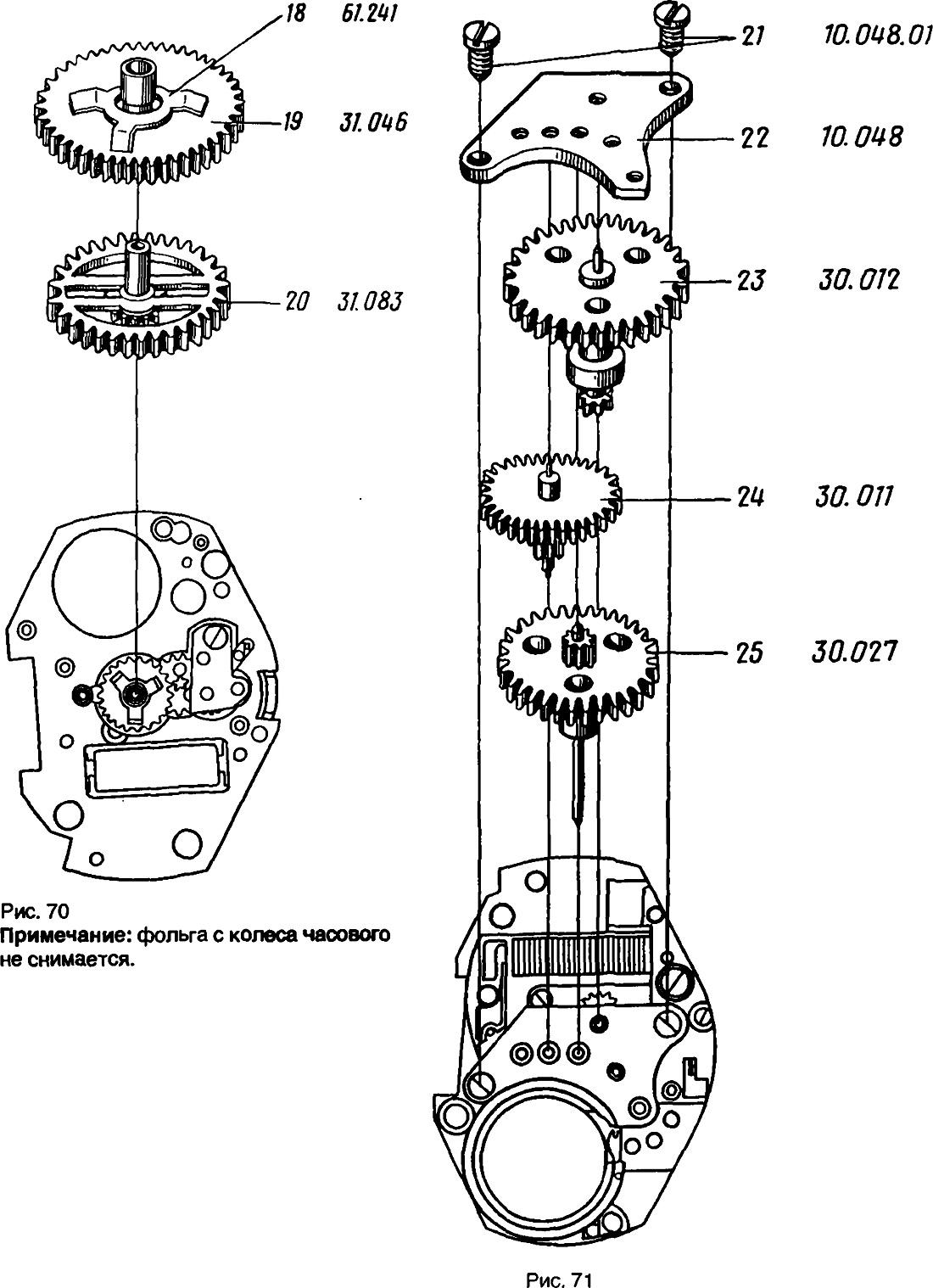

Рис. 70-71

Рис. 72-73

Примечание: шаговый двигатель брать латунным пинцетом только за статор, избегая повреждения катушки.

После демонтажа внешнего оформления, источника питания, блока кварцевого генератора и шагового двигателя рекомендуется детали и сборочные единицы механизма часов размагнитить на любом приборе для размагничивания.

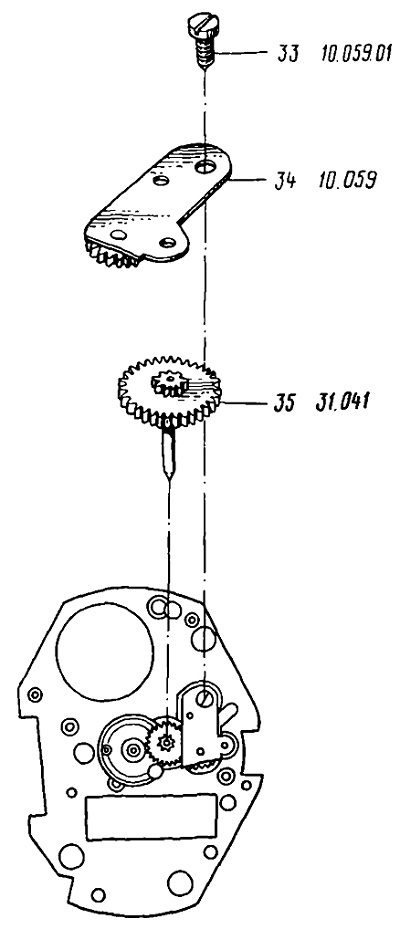

Рис. 74
