Блок кварцевого генератора кварцевых наручных часов с шаговым двигателем

Электронный блок кварцевого генератора (БКГ) часов 1356,1656,1656А с бестриммерной цифровой подстройкой периода следования выходных импульсов предназначен для формирования импульсов, управляющих работой шагового двигателя (ШД) часов.



Конструктивно БКГ представляет собой бескорпусную интегральную микросхему (MCI), кварцевый резонатор (Кв), многопозиционный переключатель (S) и штифт обнуления, размещенные на диэлектрической подложке (рис. 9).

БКГ имеет два основных режима работы: рабочий режим и режим обнуления, а также вспомогательный (технологический) режим ускоренных испытаний.

В рабочем режиме период следования выходных разнополярных импульсов управления шаговым двигателем равен 1с, ток потребления при этом не более 0,3 мкА для КНЧ 1356,1656А и 0,5 мкА для КНЧ 1656.

В рабочем режиме БКГ обеспечивает изменение периода следования выходных однополярных импульсов путем измерения коэффициента деления частоты переключателем.

При установке вала переводного в положение „перевод стрелок" штифт обнуления соединяется с положительным полюсом источника пи-

тания. При этом подача выходных импульсов прекращается, а ток потребления не превышает 0,5 мкА.

После отключения штифта обнуления от положительного полюса источника питания, путем возвращения вала переводного в исходное положение, БКГ обеспечивает следование первого выходного импульса, а, следовательно, и первый скачок секундной стрелки с задержкой в I с.

В режиме ускоренной работы ШД частота следования разнополярных импульсов управления равна 32 Гц, длительность импульсов каждой полярности соответствует длительности в рабочем режиме: первый импульс ускоренной работы имеет полярность, противоположную полярности им-рульса, предшествующего обнулению.

Для обеспечения заданной точности хода часов БКГ содержит схему цифрового регулирования частоты. При этом частота кварцевого генератора остается неизменной, а корректировка частоты выходящих импульсов производится масштабным преобразователем частоты, включенным на входе. При повороте переключателя на одно деление обеспечивается дискретное изменение частоты выходных импульсов, соответствующее изменению среднего суточного хода на 0,5 с/сут. Цифровая подстройка частоты обеспечивает гораздо более широкие пределы регулировки точности хода часов.

Блок кварцевого генератора КНЧ 1656Н конструктивно представляет собой печатную плату с расположенными на ней бескорпусной интегральной микросхемой (МС), кварцевым резонатором (Кв) и триммером (С) (рис. 10), которые соединены между собой печатными проводниками.

При изменении емкости триммера С в определенных пределах изменяется частота опорного генератора, и, соответственно, период следования выходных импульсов управления ШД; таким образом, триммер является элементом подстройки часов на точность хода.

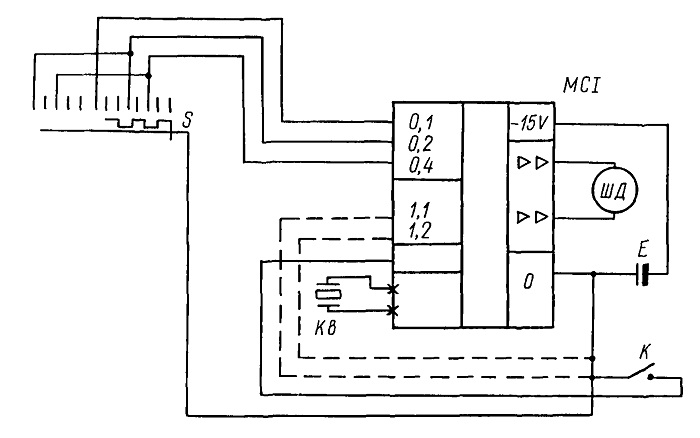

Рис. 9. Схема электрическая принципиальная часов с механизмом 1356, 1656,1656А:
MCI - микросхема интегральная бескорпусная; ШД - шаговый двигатель; Кв - кварцевый резонатор РК-206; S - переключатель; К - контакт обнуления делителей частоты; В - источник питания

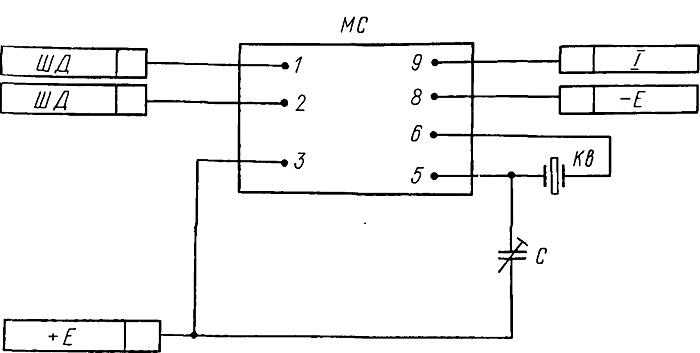

Рис. 10. Схема электрическая принципиальная часов с механизмом 1656Н: МС - микросхема интегральная бескорпусная; С - триммер; Кв - кварцевый резонатор; -Е - минусовый полюс источника питания; +Е - плюсовой полюс источника питания; ЩД - шаговый двигатель; I - обнуление
