Работа календарного устройства кварцевых наручных часов 2460

Вращение от колеса часового 13 (рис. 8) передается на колесо календаря с трибом 12, затем - на колесо суточное 10, которое делает один оборот за двое суток. Колесо суточное 10 имеет поводок 11 с двумя симметричными выступами. Поводок своим выступом взаимодействует с указателем чисел месяца 9 и переключает его один раз в сутки.

Ускоренная корректировка числа производится во 2-ом фиксированном положении вала переводного 17 при вращении головки переводной по часовой стрелке. Колесо переводное 4 взаимодействует с колесом рычага корректора 3, которое передает вращение звездочке с колесом корректора 14. Звездочка с колесом корректора 14 передвигается в крайнее правое положение и, вращаясь, переключает указатель чисел месяца 9.

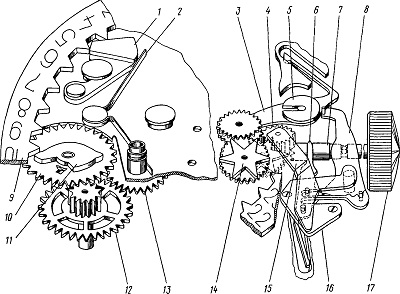

Рис. 8. Кинематическая схема календарного устройства механизма часов 2460:

1 - фиксатор указателя чисел месяца; 2 - пружина фиксатора; 3 - рычаг корректора; 4 - колесо переводное; 5 - шайба рычага корректора; 6 - рычаг муфты кулачковой; 7- муфта кулачковая; 8-рычаг переводной; 9 - указатель чисел месяца; 10 - колесо суточное; 11 - поводок; 12 - колесо календаря с трибом; 13 - колесо часовое; 14 - звездочка с колесом корректора; 15 - рычаг колеса переводного; 16 - фиксатор; 17 - вал переводной с головкой
