Работа календарного устройства кварцевых наручных часов 2350, 2360

Вращение от колеса часового 4 (рис. 6) передается на колесо суточное 14, сообщающее вращение переключателю 13. Переключатель 13 своей плоскостью прилегает к плоскости колеса суточного 14, при этом штифт, запрессованный в переключателе, входит в сектор между спицами колеса суточного. Таким образом колесо суточное 14 передает вращательное движение через штифт переключателю 13.

При вращении переключателя 13 в момент, когда его отогнутый выступ подходит к зубу креста мальтийского 3, происходит освобождение креста мальтийского и его поворот. В ходе поворота креста мальтийского 3 его выступы освобождают фиксатор 2, который, в свою очередь, освобождает указатель чисел месяца 7. При этом второй выступ переключателя 13 производит поворот указателя чисел месяца 7.

После поворота указателя чисел месяца 7 на один шаг и креста мальтийского 3, а, следовательно, и указателя дней недели 6 на 1/7 оборота, указатель чисел месяца и крест мальтийский снова фиксируются.

Корректировка показаний чисел месяца ускоренная, без потери временной информации, осуществляется вращением вала переводного 11 во 2-ом фиксированном положении. Конструкция календаря позволяет производить ее в любое время суток в сторону увеличения (по часовой стрелке) или уменьшения (против часовой стрелки) чисел месяца.

Корректировка показаний дней недели с потерей временной информации осуществляется вращением вала переводного 11 в 3-ем фиксированном положении против часовой стрелки.

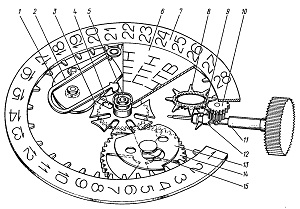

Рис. 6. Кинематическая схема календарного устройства механизма часов 2350, 2360:
1 - пластина фиксатора чисел месяца; 2 - фиксатор чисел месяца; 3 - крест мальтийский, 4 - колесо часовое; 5 - шайба указателя дней недели; 6 -указатель дней недели; 7 - указатель чисел месяца; 8 - звездочка указателя чисел месяца; 9 - рычаг муфты кулачковой; 10 - колесо корректора с трибом; 11 - вал переводной с головкой; 12 - муфта кулачковая;
13 - переключатель; 14 - колесо суточное; 15 - пружина переключателя
