Оборудование на нефтебазах

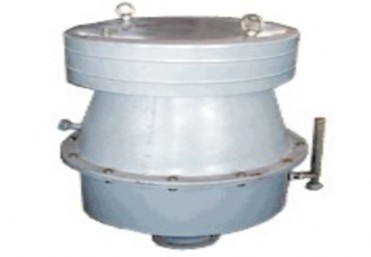

Клапан предохранительный гидравлический КПГ

ТД "Оборудование для нефтебаз" предлагает по ценам завода изготовителя следующий перечень наименований Клапан предохранительный гидравлический: КПГ-100, КПГ-150, КПГ- 200, КПГ-250, КПГ-350. Для ознакомления предлагаем схемы, описание и чертежи.

Клапан предохранительный гидравлический предназначен для работы в комплекте с дыхательными механическими клапанами типа НКДМ, КДМ, КДС при установке на резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).

По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69. Клапаны выполнены в искробезопасном исполнении.

Пример обозначения при заказе: КПГ-200 У1 ТУ 3689-066-10524112-2004, где: КПГ - предохранительный гидравлический клапан, 200 - условный проход клапана, У1 - климатическое исполнение.

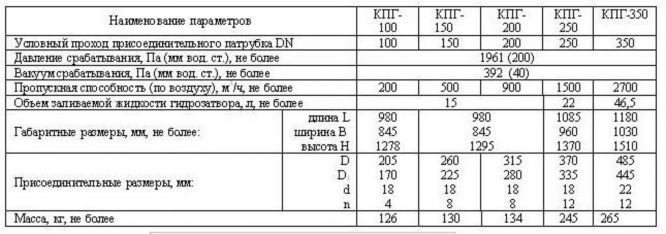

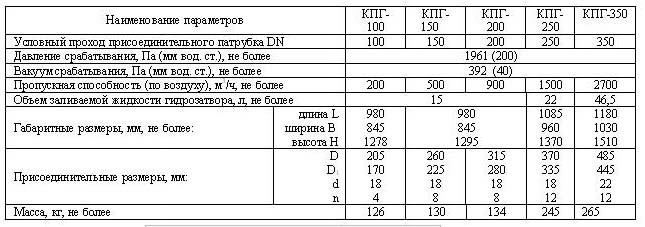

Техническая информация

Чертеж и принцип работы

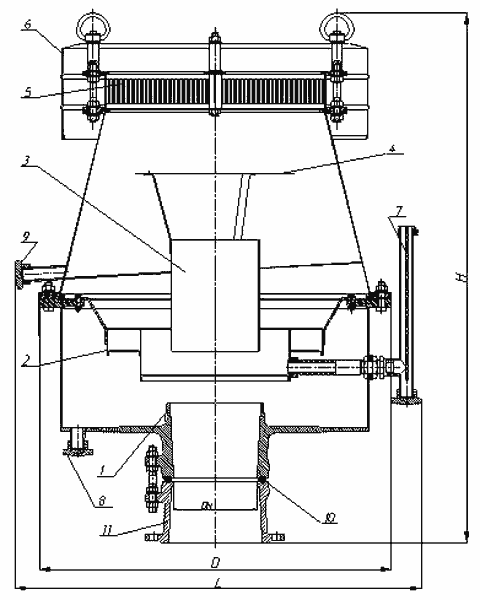

1- корпус с присоединительным фланцем; 2 – чашка; 3 – обойма с патрубком; 4 – экран; 5 – огневой предохранитель; 6 – крышка; 7 – трубка слива (налива); 8, 9 – сливные отверстия; 10

– прокладка; 11 – переходной фланец на необходимый условный проход.

Клапан дыхательный КДС-3000

Клапаны дыхательные кдс-3000 предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах. В состав клапанов входит кассета огневого предохранителя.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: КДС - 3000/250 УХЛ1 ТУ 3689-043-10524112-2002, где: 250 - условный проход клапана, УХЛ1 - климатическое исполнение.

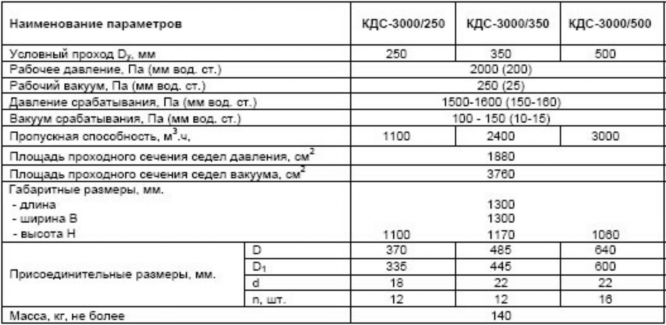

Техническая информация

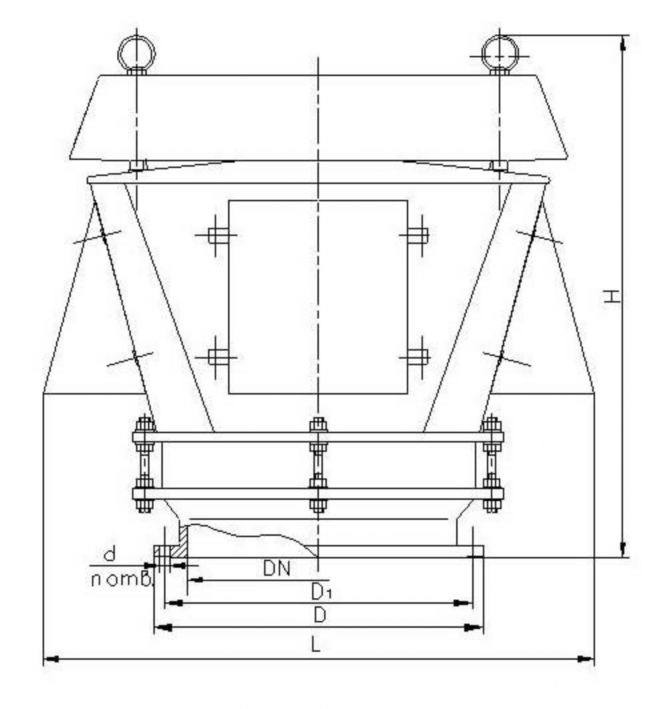

Чертеж и принцип работы

Клапаны КДС-3000 устанавливаются на монтажный патрубок крыши резервуара через присоединительный фланец переходника 4. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку 6 и четыре козырька 7 для вакуумных затворов.

1-корпус; 2-тарелка вакуума; 3-тарелка давления; 4-переходник; 5-огневой предохранитель; 6-крышка; 7-козырек

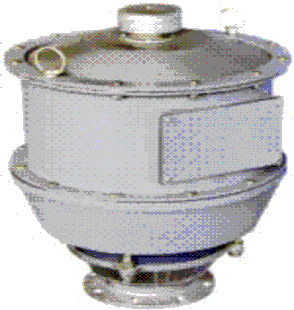

Клапан дыхательный закрытого типа КДЗТ

Клапаны дыхательные закрытого типа КДЗТ, предназначены для герметизации газового пространства резервуаров для хранения светлых нефтепродуктов и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения клапана: КДЗТ-50А У1 ТУ 3689-081-10524112-2005, где: 50 - условный проход клапана; А – алюминиевый корпус; У1 – климатическое исполнение.

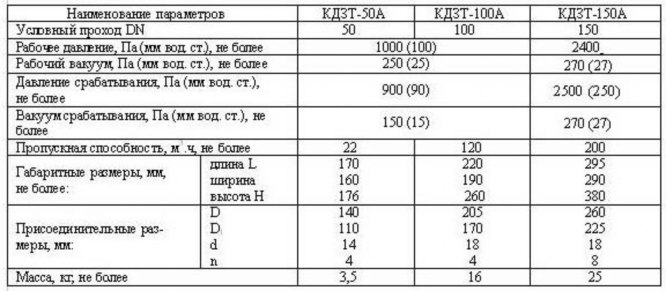

Техническая информация

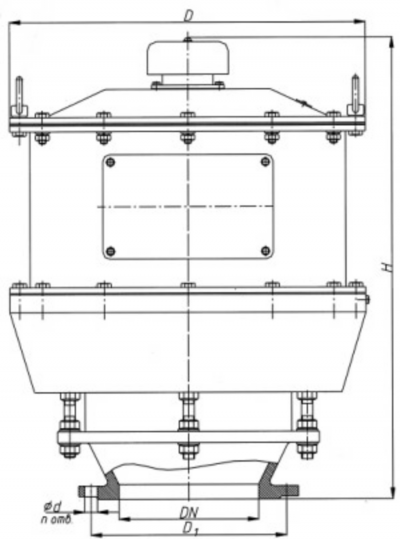

Чертеж и принцип работы

Клапаны КДЗТ устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец переходника.

Клапаны непримерзающие дыхательные мембранные НДКМ

Клапаны НДКМ устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапаны имеет крышку.

Клапаны непримерзающие дыхательные мембранные НДКМ предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.

По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: НДКМ-100 У1 ТУ 3689-065-10524112-2004, где: 100 – условный проход клапана, У1– климатическое исполнение

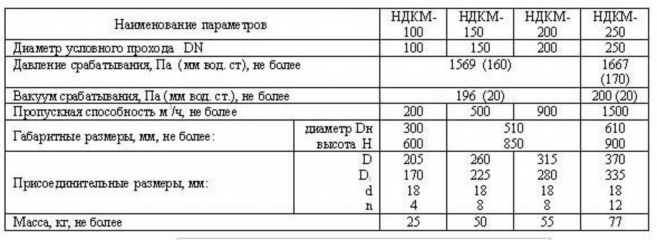

Техническая информация

Чертеж и принцип работы

1 — корпус клапана; 2 — корпус нижний в сборе; 3 — мембрана нижняя в сборе; 4 — диафрагма верхняя; 5 — грибок; 6 — огнепреграждающий элемент; 7 — кожух;

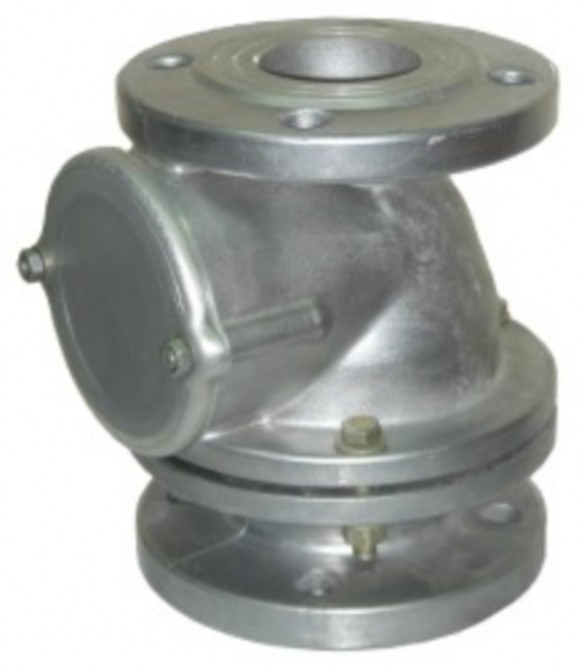

Клапан предохранительный гидравлический КПГ

Клапан предохранительный гидравлический предназначен для работы в комплекте с дыхательными механическими клапанами типа НКДМ, КДМ, КДС при установке на

резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).

По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69. Клапаны выполнены в искробезопасном исполнении.

Пример обозначения при заказе: КПГ-200 У1 ТУ 3689-066-10524112-2004, где: КПГ - предохранительный гидравлический клапан, 200 - условный проход клапана, У1 - климатическое исполнение.

Техническая информация

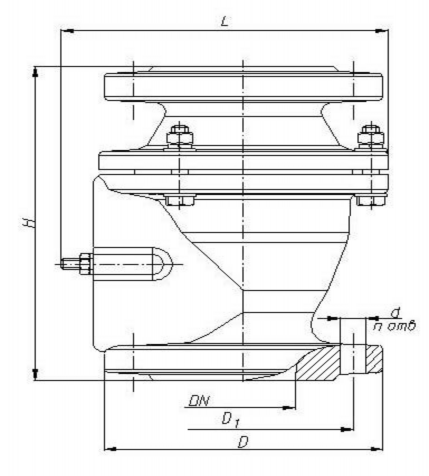

Чертеж и принцип работы

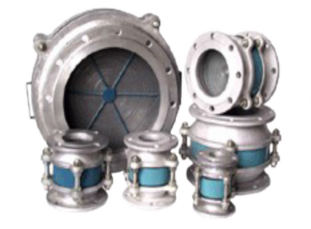

Огневой преградитель ОП

Пламяпреградитель ПП,ПОЖ-80

Огнепреградители ОП и плямяпреградители ПП и ПОЖ-80 предназначены для временного предотвращения проникновения пламени внутрь резервуаров с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом.

ОП и ПП устанавливаются на монтажные патрубки резервуаров, ПОЖ-80 на приемные трубопроводы АЗС.

По устойчивости к воздействию климатических факторов внеш¬ней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69. Пример обозначения при заказе: ОП-150АА У1, ТУ 3689-014-10524112-2002, где: 150 - условный проход огнепреградителя, У1 - климатическое исполнение.

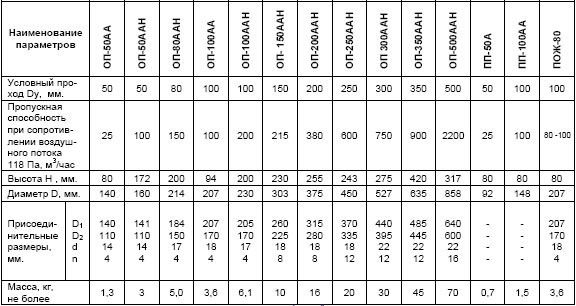

Техническая информация

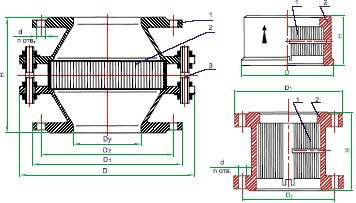

Общий вид огнепреградителей ОП

1-корпус; 2-огнепреграждающий элемент; 3-шпилька

Общий вид пламяпреградителя ПП:

1-огнепреграждающий элемент; 2-корпус

Общий вид огнепреградителей ОП-АА, огнепреградителя ПОЖ-80: 1-огнепреграждающий элемент; 2-корпус

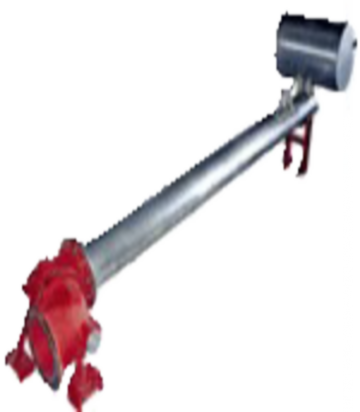

Плавающее заборное устройство ПЗУ

ТД "Оборудование для нефтебаз" предлагает по ценам завода изготовителя следующий перечень наименований: Плавающее заборное устройство ПЗУ, ПЗУ-50, ПЗУ-150, ПЗУ-250, ПЗУ-350, ПЗУ-400, ПЗУ-500. Для ознакомления предлагаем схемы, описание и чертежи.

Плавающие заборные устройства ПЗУ предназначены для откачки топлива из верхних слоев резервуара для газотурбинных установок, чтобы не допустить подачу загрязненного топлива и его застывания при минусовых температурах (не должно быть обводнения).

По устойчивости к воздействию климатических факторов внешней среды устройства изготовляются в исполнениях У и УХЛ категории размещения 3 по ГОСТ 15150-69.

Пример обозначения устройства при заказе: ПЗУ-250 У3 ТУ 3689-075-10524112-2004, где: 250 – условный проход; У3–климатическое исполнение.

Техническая информация

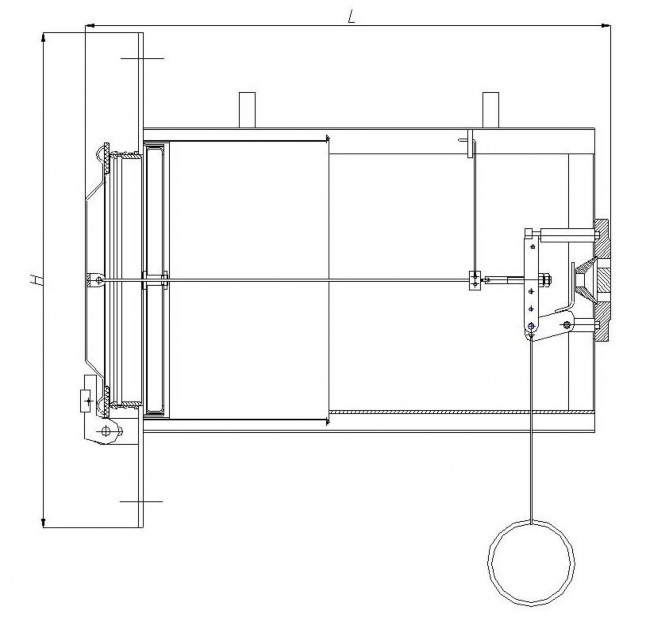

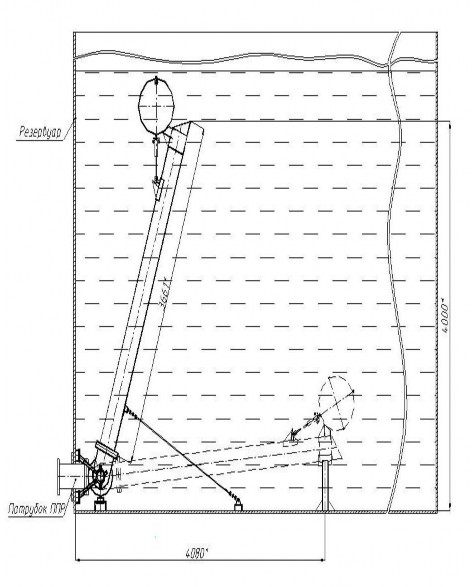

Чертеж и принцип работы

Генератор пены средней кратности ГПСС

Генератор пены средней кратности стационарный предназначен к применению в стационарных установках пенного пожаротушения резервуаров с нефтью и нефтепродуктами.

Генератор может применяться с указанной целью в других отраслях промышленности в пределах его технической характеристики.

Генератор соотвествует климатическому исполнению У категории размещения 1, условиям работы в атмосфере типа ll ГОСТ 15150-69.

Пример обозначения при заказе: Генератор ГПСС-600 У1 ТУ 3689-067-10524112-2004, где: Г - генератор, П-пены, С-средней кратности, С-стационарный, 600 или 200 - производительность по пене, л/с, У - климатическое исполнение.

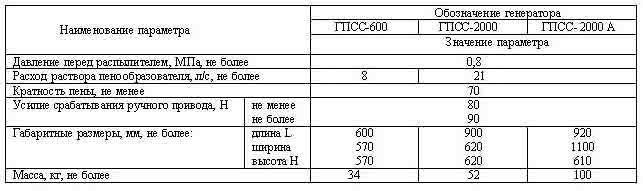

Техническая информация

Общий вид

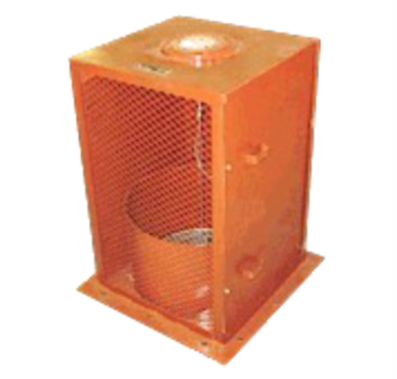

Искрогаситель ИСГ

Искрогасители ИСГ предназначены для улавливания и тушения искр продуктов горения. Искрогасители ИСГ устанавливаются на выхлопных трубах автомобилей въезжающих на территорию нефтебаз.

По устойчивости к воздействию климатических факторов внешней среды искрогаситель изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе: ИСГ-60 У1 ТУ 3689-019-10524112-2001, где: 60 - диаметр входного отверстия, У1 - климатическое исполнение.

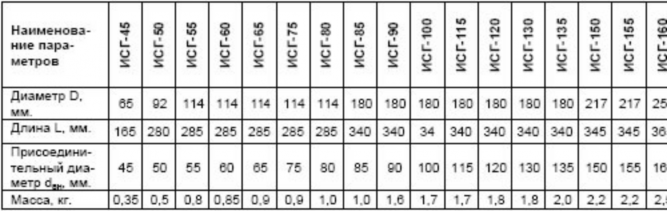

Техническая информация

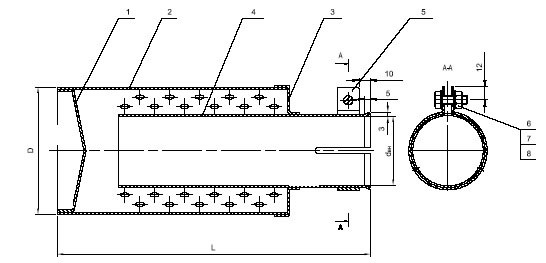

Общий вид искрогасителя ИСГ

1-донышко; 2-корпус; 3-крышка; 4-труба; 5-хомут; 6-болт; 7-гайка; 8-шайба

Уровнемер поплавковый УДУ-10

Назначение

Стационарные поплавковые уровнемеры с пружинным уравновешиванием типа УДУ-10 (далее уровнемеры) с местным отсчетом показаний предназначены для контроля уровня нефти и нефтепродуктов в различных резервуарах, емкостях и технологических аппаратах.

Пример условного обозначения уровнемера типа УДУ–10 для наземного вертикального резервуара с пределом измерения от 0 до 20 метров с числом оборотов выходного вала уровнеметра на 1 метр измерения уровня — 5 для умеренного климата при его заказе и в документации другой продукции, в которой он может быть применен: Уровнемер УДУ–10 121 У1ЕУ25–02.070374–95,где УДУ–10 — шифр и порядковый номер модели уровнемера.

Стационарные поплавковые уровнемеры с пружинным уравновешиванием (далее - уровнемеры) с местным отсчётом показаний предназначены для контроля (измерений) уровня нефти, нефтепродуктов и других жидкостей, параметры которых соответствуют указанным в технических характеристиках, в различных резервуарах, ёмкостях и технологических аппаратах.

Устройство и принцип работы

Уровнемер состоит из следующих основных узлов: 1.прибор показывающий;

2.узел мерного шкива; 3.отсчетное устройство; 4.компенсатор; 5.система гидрозатвора.

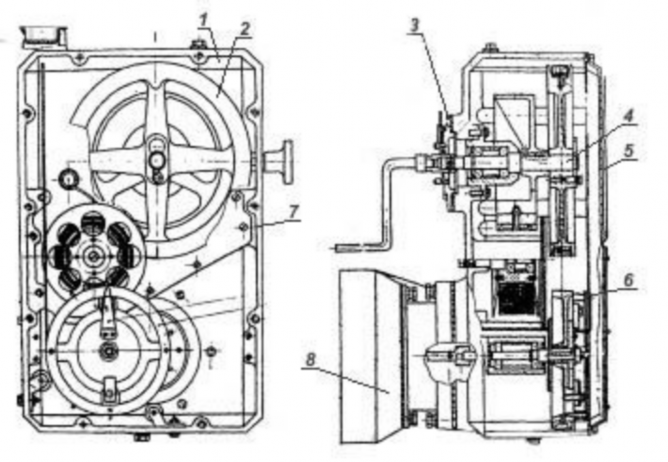

Рис. 1. Прибор показывающий Все элементы прибора показывающего (рис. 1) размещены в корпусе 1 и закрыты крышками 3, 5, 7.

Корпус разделен перегородкой на две полости. В верхней расположен шкив-накопитель 2и пружинный двигатель. В нижней полости уровнемера установлен узел мерного шкива 6 и отсчетное устройство 8.

Отсчетное устройство 8 предназначено для показаний уровня жидкости в резервуаре и состоит из стрелочного указателя и цифрового барабана. На валу 4 отсчетного устройства установлен мерный шкив 6. Длина окружности мерного шкива равна 500 мм, т.е. один оборот шкива соответствует изменению уровня на 500 мм.

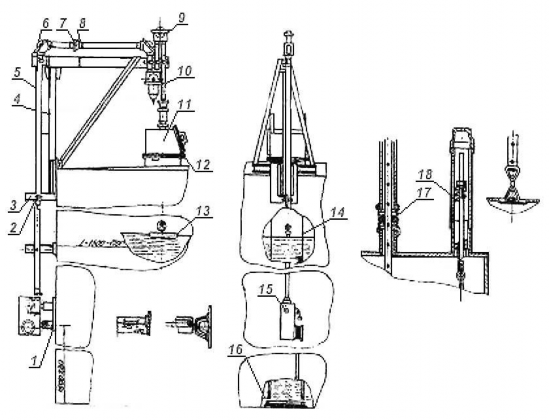

Рис. 2. Компоновка и кинематическая связь частей уровнемера на вертикальном наземном цилиндрическом резервуаре

1, 3, 4 — кронштейны; 2 — скоба; 5 — защитная труба; 6, 9 — ролики угловые; 7 —

контрагайка; 8 — муфта; 10 — ролик гидрозатвора; 11 — люк; 12 — прокладка; 13 —

поплавок; 14 — струна; 15 — прибор показывающий; 16 — угольник; 17 — компенсатор; 18 — устройство натяжное.

Компенсатор 17 (рис. 2) предназначен для компенсации перемещения крышки резервуара при больших и малых дыханиях. Состоит из оболочки двух шплинтов с хомутиком и лентой.

В систему гидрозатвора входят угловые ролики 6 для поворота мерной ленты на 90, ролик гидрозатвора 10 и угловой ролик 9 для поворота мерной ленты на 180.

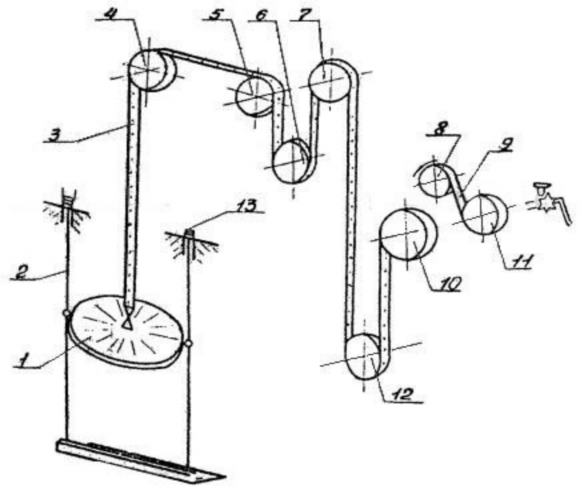

Рис. 3. Кинематическая схема

1 — поплавок; 2 — направляющие струны; 3 — лента мерная; 4, 5, 7 — ролики угловые; 6 — ролик гидрозатвора; 8 — барабан; 9 — пружина двигателя; 10 — шкив-накопитель; 11 — барабан; 12 — шкив мерный; 13 — устройство натяжное.

Принцип работы прибора (рис. 3) основан на следящем действии поплавка 1, плавающего на поверхности жидкости и перемещающегося вместе с ее уровнем.

Поплавок, подвешенный на перфорированной мерной ленте 3 при изменении уровня жидкости скользит вдоль направляющих струн 2. Перфорированная мерная лента, проходя через систему угловых роликов и гидрозатвора, вступает в зацепление со штырями мерного шкива 12 показывающего прибора. Вращение мерного шкива передается на отсчетное устройство, показания которого соответствуют уровню жидкости в резервуаре. Натяжение мерной ленты 3 обеспечивается пружинным двигателем постоянного момента.

Принцип действия :

Пружина двигателя постоянного момента 9, навитая специальным способом, одним концом приклеена к ведущему барабану 11, сидящему на одной оси и жестко скрепленному со шкивом- накопителем 10, другим свободно охватывает барабан 8, создавая движущий момент постоянной величины в направлении, указанном стрелкой. Когда поплавок 1 находится в верхнем положении, мерная лента смотана на шкив-накопитель 10, а лента пружинного двигателя — на барабан 8.

При понижении уровня жидкости вес поплавка преодолевает момент трения в подвижной системе прибора и момент, создаваемый пружинным двигателем. Поплавок начинает перемещаться вниз, мерная лента 3, вращая шкив-накопитель 10, одновременно перемещает пружину двигателя постоянного момента с барабана 8 на барабан 11, накапливая тем самым энергию. При повышении уровня вес поплавка компенсируется выталкивающей силой жидкости, натяжение перфорированной мерной ленты 3 уменьшается, пружинный двигатель в этом случае преодолевает момент трения в подвижной системе прибора и сматывает ленту мерную 3 на шкив-накопитель 10.

Технические характеристики

1. Диапазон измерения, м от 0 до 20



2. Основная погрешность при температуре 20+5°С, мм +4



3. Диапазон плотности измеряемой жидкости,кг/м3 от 700 до 1200

4. Вязкость не ограничивается (при

   отсутствии застывания продукта на элементах конструкции уровнемера)



5. Пределы температур измерений, °С от -50 до +100

6. Материал поплавка сталь 12Х18Н9Т



7. Масса не более, кг 24,8

8. Число оборотов выходного вала уровнемера на 1 метре измерения

Захват ЗК-20

Захват ЗК-20 предназначен для прямого подсоединения гибкого рукава к угловому вентилю железнодорож-ного вагона-цистерны при сливе-наливе сжиженных углеводородных газов. При применении металлорукава, концевая часть его приваривается к переходнику; в случае применения резинотканевого рукава, он закрепляется на переходнике обжимными элементами. По устойчивости к воздействию климатических факторов внеш¬ней среды захват изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе: ЗК-20 У1, ТУ 3689-053-10524112-2006, где: м - захват из конструкционной стали, с медным покрытием, У1- климатическое исполнение.

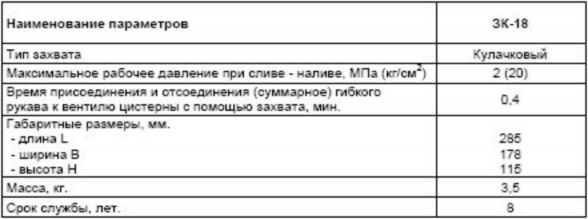

Техническая информация

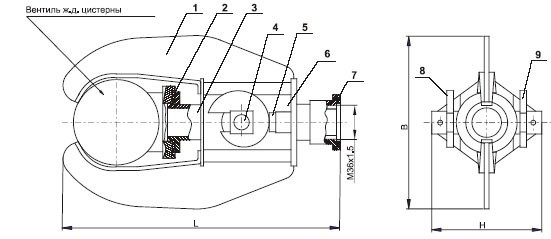

Общий вид захвата ЗК-20

1-кронштейн;2-прокладка;3-шток;4-ось;5-опора; 6-корпус; 7-прокладка; 8,9- кулачки

Захват ЗВ-20

Захват ЗВ-20 предназначен для прямого подсоединения гибкого рукава к угловому вентилю железнодорож-ного вагона-цистерны при сливе-наливе сжиженных углеводородных газов. Захваты изготавливаются в двух исполнениях: ЗВ-20м - из конструкционной стали, с медным покрытием, ЗВ-20н - из нержавеющей стали.

При применении металлорукава, концевая часть его приваривается к переходнику. В случае применения резинотканевого рукава, он закрепляется на переходнике обжимными элементами.

По устойчивости к воздействию климатических факторов внешней среды захват изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69. Пример обозначения при заказе: ЗВ-20м У1, ТУ 3689-044-10524112-2006, где: м - захват из конструкционной стали, с медным покрытием, У1- климатическое исполнение.

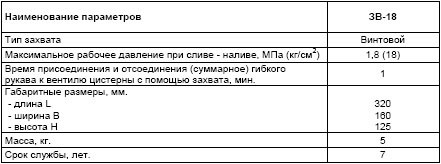

Техническая информация

Общий вид захвата ЗВ-20

1-угольник;2-переходник;3-струбцина;4-скоба

Ъ

Захват ЗМ-6

Мембранный захват ЗМ-6 предназначен для подсоединения гибкого рукава к прямому вентилю ж.д. вагона-цистерны при сливе - наливе сжиженных углеводородных газов.

Захваты изготавливаются в двух исполнениях: ЗМ-6м - из конструкционной стали, с медным покрытием, ЗМ-6н - из нержавеющей стали.

При применении металлорукава, концевая часть его приваривается к переходнику. В случае применения резинотканевого рукава он закрепляется на переходнике обжимными элементами. По устойчивости к воздействию климатических факторов внешней среды захват изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе: ЗМ-6м У1, ТУ 3689-052-10524112-2006, где: м - захват из конструкционной стали, с медным покрытием, У1- климатическое исполнение.

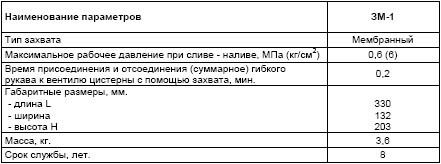

Техническая информация

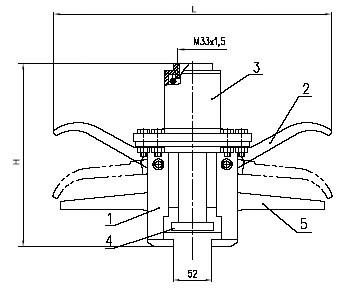

Общий вид захвата ЗМ-6

1-барабан; 2-корпус управления; 3-вал; 4-штурвал

Рукава маслобензостойкие МБС

Применяются для подачи бензина, авиационного топлива, реактивного и дизельного масла на нефтяной основе, жидкостных смазок, охлаждающих жидкостей, слабых растворов кислот, воздуха и газов при температурах от -60°С до +120°С.

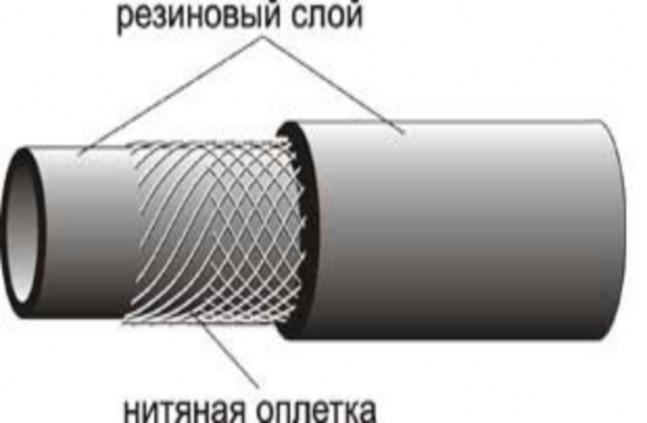

Cостоят из внутреннего резинового слоя, нитяного каркаса (усилия) с одним или несколькими промежуточными слоями (или без них) из резины или клеевой пасты и наружного резиново слоя или без него. Работоспособны в районах с умеренным климатом при температуре от -50 до

+120°С, в районах с холодным климатом при температуре от -60 до +90°С.

Условное обозначение: Pyкaв 20х29-1,6, где:

• 20 – внутренний диаметр (мм),

• 29 – наружный диаметр (мм),

• 1,6 – рабочее давление (МПа)

Применяются в следующих рабочих средах:

Изготавливаемые размеры:

///////////////////////////////////
